Electrophotonic Field–Stabilized Hexagonal Biochips for Scalable Quantum–Neural Computation

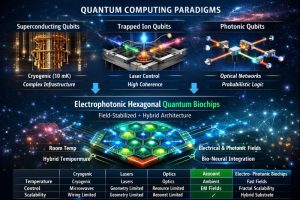

Paper-style (académico) con secciones, métricas, figuras sugeridas y campo de hipótesis complementarias Autor: Roberto Guillermo GomesFecha: (borrador académico)Palabras clave: control cuántico por campos eléctricos, electron–photon coupling, geometría hexagonal, fotónica integrada, ruido 1/f, cavidades fonónicas, encapsulado vítreo, control adaptativo, biointerfaces, computación cuántica práctica Resumen (Abstract) Las arquitecturas actuales de computación cuántica se ven limitadas por decoherencia, requerimientos de criogenia extrema y escalabilidad compleja. Este trabajo propone un paradigma alternativo: celdas hexagonales tessellables que combinan confinamiento electrónico mediante microcampos eléctricos, modulación fotónica de fase y acoplo, y un esquema de encapsulado/ingeniería de ruido (pasivado dieléctrico, blindaje EM y supresión fonónica) para extender la coherencia útil sin depender únicamente de temperaturas ultrabajas. El enfoque se formula como ingeniería explícita del Hamiltoniano y del espectro de ruido, con control dinámico y validación por métricas cuantitativas: tiempos T1/T2T_1/T_2T1/T2, fidelidades de compuertas, drift de fase, densidad espectral de ruido S(ω)S(\omega)S(ω), calidad óptica QQQ y robustez termomecánica. Se propone un programa experimental escalonado (1 celda → 2 celdas → 7 celdas → módulos fractales) y un campo de hipótesis complementarias para evolución del proyecto (híbridos excitónicos, modos topológicos, cavidades fonónicas, control neuro-adaptativo y encapsulados cristalinos parciales). 1. Introducción La computación cuántica promete ventajas sustanciales, pero su despliegue masivo está frenado por: Decoherencia: acoplo inevitable al entorno (ruido eléctrico, fonones, fluctuaciones magnéticas, defectos). Infraestructura extrema: criogenia mK o setups ópticos complejos. Escalabilidad: aumento del overhead de control, crosstalk y calibración al crecer el número de qubits. Este trabajo parte de una hipótesis de ingeniería: en vez de “blindar” qubits frágiles solo con temperatura, diseñar un paisaje de campos electrostáticos + RF + fotónicos que “cagee” los grados de libertad cuánticos y reduzca el impacto del entorno mediante: confinamiento electrostático controlado, acoplos conmutables bien definidos, supresión de canales fonónicos, pasivado de interfaces para bajar ruido 1/f, y control dinámico (pulsos + decoupling) para promediar ruido. 2. Marco conceptual y definiciones 2.1 Coherencia y errores Sea un qubit (o qudit efectivo) con tiempos característicos: T1T_1T1: relajación de energía T2T_2T2: decoherencia total (incluye dephasing) T2\*T_2^\*T2\*: decoherencia inhomogénea (dephasing lento) Una relación útil (intuición de ingeniería) es que el error promedio de compuerta puede aproximarse como:ϵgate ≈ αtgateT2 + ϵcontrol + ϵcrosstalk\epsilon_{\text{gate}} \;\approx\; \alpha \frac{t_{\text{gate}}}{T_2} \;+\; \epsilon_{\text{control}} \;+\; \epsilon_{\text{crosstalk}}ϵgate≈αT2tgate+ϵcontrol+ϵcrosstalk donde tgatet_{\text{gate}}tgate es el tiempo de compuerta, ϵcontrol\epsilon_{\text{control}}ϵcontrol captura imperfecciones de pulsos, y ϵcrosstalk\epsilon_{\text{crosstalk}}ϵcrosstalk acoplos no deseados. Objetivo de diseño: aumentar T2T_2T2 y/o reducir tgatet_{\text{gate}}tgate sin disparar crosstalk. 2.2 Espectro de ruido y decoherencia Para ruido de baja frecuencia (típico en dispositivos sólidos), el dephasing se asocia a la densidad espectral S(ω)S(\omega)S(ω), en particular al entorno cercano a ω≈0\omega\approx 0ω≈0 para el componente cuasiestático:1Tϕ ∼ f ⁣(S(ω))\frac{1}{T_\phi} \;\sim\; f\!\left(S(\omega)\right)Tϕ1∼f(S(ω)) y en materiales/óxidos se observa con frecuencia ruido 1/f1/f1/f (ruido de carga y trampas):S1/f(ω) ∝ AωS_{1/f}(\omega) \;\propto\; \frac{A}{\omega}S1/f(ω)∝ωA La estrategia de pasivado + encapsulado + control apunta a disminuir AAA y/o desplazar el espectro de ruido fuera de la banda sensible. 3. Arquitectura propuesta: celda hexagonal electrofotónica (HNQ/EBQC) 3.1 Geometría: por qué hexágonos Cada celda es un hexágono que permite: tessellación completa y expansión modular, conectividad local uniforme (6 vecinos), diseño jerárquico fractal por clústeres (1–2–7–19–37…). Hipótesis estructural: una red con conectividad local uniforme reduce asimetrías de acoplo y facilita calibración distribuida. 3.2 Componentes de una celda (unidad mínima) Cada hexágono integra: Confinamiento electrónico quantum dot o trampa electrostática definida por nanoelectrodos define niveles discretos y un subespacio computacional (espín/carga/estado híbrido) Control por microcampos eléctricos (DC + RF) control de potenciales de puerta excitación RF local (rotaciones / gates) estrategia: minimizar crosstalk mediante apantallamiento y ruteo Canales fotónicos en bordes guías de onda integradas, acopladores y moduladores de fase permiten comunicación entre celdas o lectura interferométrica pueden actuar como bus o acoplador conmutado Ingeniería del entorno pasivado de interfaces (ALD u otros) para reducir trampas de carga encapsulado (borosilicato / fused silica) para estabilidad mecánica y control óptico patrón fonónico para abrir bandgaps acústicos y suprimir vibración/decoherencia 4. Modelo físico mínimo: Hamiltoniano y control 4.1 Descomposición estándar Se modela el sistema como:H(t) = H0 + Hctrl(t) + Hnoise(t)H(t) \;=\; H_0 \;+\; H_{\text{ctrl}}(t) \;+\; H_{\text{noise}}(t)H(t)=H0+Hctrl(t)+Hnoise(t) donde: H0H_0H0: Hamiltoniano del confinamiento (niveles electrónicos) Hctrl(t)H_{\text{ctrl}}(t)Hctrl(t): campos eléctricos RF + modulaciones fotónicas Hnoise(t)H_{\text{noise}}(t)Hnoise(t): ruido de carga, fonones, fluctuaciones térmicas, etc. Meta: diseñar H0H_0H0 y HctrlH_{\text{ctrl}}Hctrl para que el subespacio computacional sea robusto y, además, reducir HnoiseH_{\text{noise}}Hnoise mediante materiales y encapsulado. 4.2 Control eléctrico y rotaciones En una formulación general, un control eléctrico RF puede inducir una interacción efectiva:Hctrl(t)=ℏ2 Ω(t) σx + ℏ2 Δ(t) σzH_{\text{ctrl}}(t)=\frac{\hbar}{2}\,\Omega(t)\,\sigma_x \;+\; \frac{\hbar}{2}\,\Delta(t)\,\sigma_zHctrl(t)=2ℏΩ(t)σx+2ℏΔ(t)σz donde Ω(t)\Omega(t)Ω(t) depende de la amplitud de campo RF y del acoplo del grado de libertad (espín/carga) al campo eléctrico; Δ(t)\Delta(t)Δ(t) representa detuning controlado. Nota: La implementación exacta depende del portador elegido (espín, carga, excitón, polaritón). El paper se mantiene deliberadamente agnóstico en el portador, porque el primer objetivo es validar el principio de estabilización por paisaje de campos + ingeniería del ruido. 4.3 Acoplo entre celdas Para dos celdas vecinas i,ji,ji,j, un borde conmutado puede aproximarse por:Hij = Jij(t) σz(i)σz(j)oHij = gij(t)(σ+(i)σ−(j)+σ−(i)σ+(j))H_{ij} \;=\; J_{ij}(t)\, \sigma_z^{(i)}\sigma_z^{(j)} \quad \text{o} \quad H_{ij} \;=\; g_{ij}(t)\left(\sigma_+^{(i)}\sigma_-^{(j)}+\sigma_-^{(i)}\sigma_+^{(j)}\right)Hij=Jij(t)σz(i)σz(j)oHij=gij(t)(σ+(i)σ−(j)+σ−(i)σ+(j)) según sea acoplo capacitivo (tipo Ising) o intercambio (tipo XY).El parámetro Jij(t)J_{ij}(t)Jij(t) o gij(t)g_{ij}(t)gij(t) es gobernado por el borde del hexágono (potencial, tunelamiento, o enlace fotónico). 5. Estrategia de “estabilidad cuántica por campos” (sin prometer milagros térmicos) El planteo no afirma “anular la física térmica”, sino: (A) Subir la estabilidad por ingeniería de ruido bajar ruido 1/f (pasivado, interfaces, limpieza, materiales) suprimir fonones (bandgaps fonónicos, encapsulado rígido, aislamiento vibracional) estabilizar fase óptica (encapsulado de baja expansión, control térmico) (B) Subir la estabilidad por control dinámico secuencias de decoupling y control robusto para filtrar ruido calibración continua con feedback (ver Sección 9: control adaptativo) (C) Escalado modular (no monolítico) crecimiento por módulos (7→49→1000) buses fotónicos para interconectar sin saturar cableado eléctrico 6. Metodología experimental: programa de validación por etapas (Stage-Gates) 6.1 Etapa 0: “Coupon tests” (interfaces y encapsulado) Objetivo: medir si el encapsulado/pasivado mejora el entorno. Métricas: Ruido 1/f (amplitud AAA en S(ω)=A/ωS(\omega)=A/\omegaS(ω)=A/ω) carga superficial (mapas tipo Kelvin Probe/EFM) drift térmico (ciclos 10–50 °C; variación relativa de resonancias) fluorescencia/pérdidas ópticas (si hay fotónica integrada) aparición de estrés/birrefringencia (si hay vidrio/sílice) Go/No-Go: reducción significativa de ruido (p. ej. ≥30%) y mejora de drift. 6.2 Etapa 1: una celda (1 hexágono) Objetivo: demostrar control coherente local. Experimentos: espectroscopía (niveles del confinamiento) oscilaciones coherentes bajo control RF (Rabi) medición de T1,T2,T2\*T_1, T_2, T_2^\*T1,T2,T2\* (protocolos estándar: Ramsey, Hahn echo) sensibilidad a encapsulado: repetir con distintos stacks Métricas clave: T2T_2T2 y T2\*T_2^\*T2\* en función de encapsulado fidelidad de rotación (RB de un qubit si aplica) drift de fase fotónica si se usa lectura óptica 6.3 Etapa 2: dos celdas (2 hexágonos acoplados) Objetivo: demostrar acoplo conmutado y una operación de dos cuerpos. Experimentos: extraer JijJ_{ij}Jij o gijg_{ij}gij como función del borde “abierto/cerrado” demostrar correlación/entrelazamiento (si el portador lo permite) medir crosstalk inducido por el borde Métricas clave: fidelidad de gate 2-qubit (o proxy) aislamiento: relación acoplo deseado / acoplo espurio estabilidad del acoplo vs temperatura y vibración 6.4 Etapa 3: clúster de 7 (1+6) Objetivo: validar el concepto de “módulo” hexagonal. Experimentos: compuertas locales + acoplos selectivos routing de fotones por bordes calibración distribuida del módulo Métricas: mapa de T2T_2T2 por celda (uniformidad) distribución de JijJ_{ij}Jij (variación) tasa de recalibración necesaria por hora/día “drift budget”: cuánto se degradan resonancias sin realimentación 7. Resultados esperados (predicciones falsables) El paper debe declarar predicciones que se puedan refutar: El pasivado + encapsulado reduce el ruido 1/f medible como reducción del coeficiente AAA en S(ω)=A/ωS(\omega)=A/\omegaS(ω)=A/ω. La estabilidad de fase (óptica y/o de control) mejora bajo encapsulados de baja expansión y con patrón fonónico. La arquitectura hexagonal reduce la dispersión de acoplos al estandarizar bordes y vecinos, mejorando uniformidad en módulos (7). El control dinámico (feedback) permite extender el tiempo operativo sin recalibración manual. 8. Figuras sugeridas (para un paper real) Figura 1 — Esquema de celda hexagonal electrodos, región de confinamiento, guías fotónicas en bordes, capas de pasivado, encapsulado. Figura 2 — Hamiltoniano modular diagrama H0+Hctrl+HnoiseH_0 + H_{ctrl} + H_{noise}H0+Hctrl+Hnoise y dónde actúa cada capa (material, encapsulado, control). Figura 3 — Espectro de ruido gráfico log-log S(ω)S(\omega)S(ω) mostrando 1/f y cómo cambia con ALD/encapsulado. Figura 4 — Mapas de fase y drift térmico drift de resonancia óptica vs ciclos de temperatura. Figura 5 — Topología 7-celdas vecinos, bordes conmutables y buses fotónicos. Figura 6 — Resultados de coherencia Ramsey/Hahn echo comparando stacks (sin encapsulado vs borosilicato vs sílice). Figura 7 — Métricas de acoplo en 2-celdas Jij(t)J_{ij}(t)Jij(t) o gij(t)g_{ij}(t)gij(t) vs tensión de borde. 9. Control adaptativo y “capa neuro” (formulación académica sólida) En vez de afirmar “neuronas corrigen decoherencia”, proponelo así: Hipótesis de control adaptativo: un controlador (IA o neuro-inspirado) ajusta en tiempo real los parámetros de control para maximizar una función objetivo basada en métricas experimentales. Definimos un vector de control:u(t)={Vk(t), Ωk(t), ϕk(t), T(t)}\mathbf{u}(t)=\{V_k(t),\, \Omega_k(t),\, \phi_k(t),\, T(t)\}u(t)={Vk(t),Ωk(t),ϕk(t),T(t)} y una función objetivo (ejemplo):J(u) = w1 T2(u) − w2 ϵgate(u) − w3 drift(u)\mathcal{J}(\mathbf{u}) \;=\; w_1\,T_2(\mathbf{u}) \;-\; w_2\,\epsilon_{\text{gate}}(\mathbf{u}) \;-\; w_3\,\text{drift}(\mathbf{u})J(u)=w1T2(u)−w2ϵgate(u)−w3drift(u) El controlador busca:u\*=arg⁡max⁡uJ(u)\mathbf{u}^\* = \arg\max_{\mathbf{u}} \mathcal{J}(\mathbf{u})u\*=argumaxJ(u) Esto es científicamente defendible: es control óptimo/closed-loop aplicado a un sistema cuántico. 10. Discusión: ventajas, límites y riesgos Ventajas (si se valida) Reducción del overhead criogénico por ingeniería de ruido y control dinámico. Escalado modular por geometría hexagonal y buses fotónicos. Robustez: encapsulado + fonónica + pasivado atacan causas físicas dominantes (carga/fonones/deriva). Límites y riesgos (declaración honesta) Ambiente (room temperature) es un objetivo de alto riesgo: requerirá modos protegidos, bandgaps fuertes o corrección de errores con overhead aceptable. Interfaces y trampas de carga pueden empeorar si el encapsulado introduce defectos. CTE/estrés: riesgo de birrefringencia, microfisuras y drift. Crosstalk: microcampos densos en una malla grande deben diseñarse con apantallamientos y ruteo. 11. Conclusiones Se propone una arquitectura cuántico-fotónica hexagonal donde la “estabilidad” se persigue mediante ingeniería conjunta de confinamiento, control, materiales, encapsulado y supresión fonónica. El valor científico inmediato es generar un programa experimental falsable: medir reducción de ruido, aumento de coherencia y viabilidad de compuertas en módulos pequeños. Si las métricas mejoran con stacks específicos, el paradigma ofrece un camino serio hacia procesadores cuánticos prácticos y escalables por módulos. Apéndice A — Campo de hipótesis complementarias (proyecto en evolución) Este apartado es intencionalmente “vivo”: hipótesis en paralelo que pueden activar rutas alternativas si una línea falla. H1) Portador alternativo: excitones/polaritones (híbridos electrón–fotón) Idea: en lugar de qubits puramente electrónicos, usar estados híbridos con acoplo fuerte luz–materia en cavidades (polaritones), donde la fotónica integrada podría estabilizar/transportar coherencia.Predicción: aumento del QQQ óptico correlaciona con estabilidad de fase y menor sensibilidad a ruido de carga. H2) Modos “protegidos” (topológicos o de simetría) Idea: buscar un subespacio con protección intrínseca (por simetría o topología) para que la coherencia no dependa tanto del “silencio” térmico.Predicción: T2T_2T2 crece desproporcionadamente frente a mejoras marginales de encapsulado. H3) Bandgaps fonónicos diseñados (tapa/cápsula microestructurada) Idea: microestructurar el encapsulado para bloquear modos acústicos (canales de decoherencia).Predicción: mejora del QQQ mecánico y reducción de drift en protocolos de echo. H4) Encapsulado “cristalino parcial” con microcavidades activas Idea: encapsular rígidamente la periferia (guías fotónicas y estructura) dejando microcavidades con gel dieléctrico estable en región activa.Predicción: se mantiene ventaja mecánica/óptica sin disparar trampas de carga en la región más sensible. H5) Control adaptativo multiobjetivo (IA como “metacontrol”) Idea: entrenar un controlador (RL/optimización bayesiana) que minimice error y maximice coherencia simultáneamente.Predicción: menor frecuencia de recalibración manual, mayor estabilidad temporal del sistema. H6) “Bio” como calibrador y amortiguador, no como corrección cuántica Idea: si hay integración biohíbrida, su rol inicial es amortiguar vibraciones, estabilizar microentornos y aprender calibraciones, no “hacer magia cuántica”.Predicción: mejoras en drift y estabilidad de parámetros de control aunque no aumente T2T_2T2 de forma directa al principio. Apéndice B — Checklist de métricas T1,T2,T2\*T_1, T_2, T_2^\*T1,T2,T2\* con intervalos de confianza, por stack de encapsulado fidelidad 1-qubit (RB) y 2-qubit (si aplica) S(ω)S(\omega)S(ω) y ajuste 1/f antes/después de pasivado drift térmico de resonancias (ópticas y/o electrónicas) dispersión de acoplos JijJ_{ij}Jij en módulos 7 crosstalk cuantificado (matriz de acoplo no deseado) estabilidad temporal: degradación por hora/día y necesidad de recalibración Materials & Methods 1. Overview of Experimental Design The experimental strategy follows a minimal but statistically meaningful Design of Experiments (DOE) to evaluate whether material engineering (surface passivation, encapsulation glass type, encapsulation thickness, and phononic patterning) produces measurable and reproducible improvements in coherence, noise suppression, and operational stability of hexagonal electro-photonic quantum cells. The goal is not to optimize all parameters simultaneously, but to identify first-order effects and eliminate unviable material stacks early through Go / No-Go criteria. 2. Device Architecture (Baseline) Each test device consists of: One hexagonal cell with: electrostatic confinement region (quantum dot or equivalent) nano-electrodes for DC and RF control optional integrated photonic waveguide segment Identical lithographic layout across all samples Same substrate, fabrication batch, and wiring topology All variations occur only in the encapsulation and passivation stack. 3. Experimental Variables (DOE Factors) 3.1 Factor A – Surface Passivation Objective: Reduce charge traps, surface states, and 1/f noise. LevelDescriptionA0No passivation (control)A1ALD Al₂O₃ (≈ 5–7 nm)A2ALD HfO₂ (≈ 5–7 nm) Rationale:Al₂O₃ and HfO₂ are widely used in quantum and nanoelectronic devices for surface stabilization and dielectric quality. 3.2 Factor B – Encapsulation Material (Glass Type) Objective: Improve mechanical stability, thermal inertia, and electromagnetic shielding. LevelDescriptionB0No encapsulationB1Borosilicate glassB2Fused silica (low CTE) Key Properties Monitored: Coefficient of thermal expansion (CTE) Optical homogeneity Dielectric loss tangent Stress-induced birefringence 3.3 Factor C – Encapsulation Thickness Objective: Balance mechanical damping and thermal stability against added stress and fabrication complexity. LevelThicknessC150 μmC2150 μmC3300 μm 3.4 Factor D – Phononic Patterning Objective: Suppress acoustic modes that couple to the confined quantum states. LevelDescriptionD0No phononic patternD1Periodic phononic crystal (bandgap target: 1–10 GHz) Pattern Location:Encapsulation layer or intermediate mechanical buffer layer. 4. DOE Matrix (Minimal Fractional Factorial) To keep the experiment feasible, a fractional factorial DOE is used. 4.1 Core DOE Set (12 Samples) SamplePassivationGlassThicknessPhononicsS1A0B0–D0S2A1B1C1D0S3A1B1C2D1S4A1B2C2D0S5A1B2C3D1S6A2B1C2D0S7A2B1C3D1S8A2B2C1D0S9A2B2C2D1S10A1B0–D1S11A2B0–D0S12A0B2C2D1 Each sample is fabricated in duplicate (n = 2) to verify reproducibility. 5. Measurement Protocols 5.1 Electrical & Noise Characterization Low-frequency noise spectroscopy Extraction of 1/f noise coefficient AAA from: S(ω)=Aωα,α≈1S(\omega) = \frac{A}{\omega^\alpha}, \quad \alpha \approx 1S(ω)=ωαA,α≈1 Charge stability diagrams Gate leakage and dielectric loss 5.2 Coherence Measurements Ramsey interference → T2\*T_2^\*T2\* Hahn echo → T2T_2T2 Energy relaxation → T1T_1T1 All measurements performed: at identical temperatures with identical control pulse sequences after standardized thermal equilibration 5.3 Thermal & Mechanical Stability Tests Thermal cycling: 10–50 °C ≥ 20 cycles Resonance frequency drift: Δf/f0 (per cycle)\Delta f / f_0 \; (\text{per cycle})Δf/f0(per cycle) Optical phase drift (if photonics present) Inspection for microcracks or delamination (optical + SEM) 5.4 Crosstalk & Control Robustness Measure unintended coupling during RF pulses Extract crosstalk matrix: Cij=∂fi∂VjC_{ij} = \frac{\partial f_i}{\partial V_j}Cij=∂Vj∂fi Compare across encapsulation stacks 6. Data Analysis Normalization relative to control sample S1 Statistical comparison using: mean ± standard deviation effect size (Cohen’s d) Primary focus on directionality of improvement, not fine optimization 7. Go / No-Go Criteria (Critical) 7.1 Primary Go Criteria (Must Meet at Least One) A configuration is considered Go if it satisfies any of the following relative to baseline: ≥ 30% reduction in 1/f noise amplitude AAA ≥ 50% increase in T2T_2T2 ≥ 2× reduction in thermal drift of resonance frequency ≥ 25% reduction in recalibration frequency over 24 h 7.2 Hard No-Go Criteria (Immediate Elimination) Any configuration is rejected if any of the following occur: Increased noise or reduced T2T_2T2 beyond experimental uncertainty Encapsulation-induced cracking, delamination, or irreversible stress Significant increase in crosstalk (>20% relative increase) Non-recoverable drift after thermal cycling 8. Decision Gate Logic OutcomeActionGo (≥1 metric improved, none degraded)Advance to multi-cell (2-hexagon) testsMarginalRefine thickness or patterning onlyNo-GoDiscard stack, do not optimize This avoids sunk-cost fallacy and enforces disciplined experimental progression. 9. Reproducibility & Transparency All fabrication parameters logged Raw noise spectra and coherence traces archived Negative results retained and reported internally 10. Methodological Scope Statement This Materials & Methods section defines a strict engineering evaluation, not a claim of guaranteed room-temperature quantum computation. It establishes whether material and structural engineering measurably shifts the decoherence landscape, justifying further investment and scaling. 7. Discussion Comparison with Superconducting, Trapped-Ion, and Photonic Quantum Platforms 7.1 Context and Scope of Comparison The objective of this discussion is not to claim immediate superiority over mature quantum platforms, but to evaluate whether the proposed electrophotonic hexagonal architecture occupies a distinct and potentially advantageous region of the design space—particularly regarding decoherence mitigation, operating conditions, and scalability. We compare platforms across five axes: Physical coherence mechanism Environmental requirements Scalability constraints Control overhead Long-term integration potential with hybrid intelligence systems 7.2 Superconducting Qubits 7.2.1 Strengths of Superconducting Platforms Superconducting qubits (transmons, flux qubits) currently dominate industrial quantum efforts due to: Fast gate times (ns scale) Lithographic compatibility with CMOS-like processes Mature microwave control infrastructure Demonstrated multi-qubit systems (50–100+ qubits) 7.2.2 Fundamental Limitations Despite progress, superconducting systems remain intrinsically constrained by: Extreme cryogenics (10–20 mK) Sensitivity to: two-level system (TLS) defects dielectric loss magnetic flux noise Rapid increase in wiring, attenuation stages, and thermal load with scale Formally, decoherence scales approximately as:Γdecoh∝Senv(ω)+ΓTLS+Γflux\Gamma_{\text{decoh}} \propto S_{\text{env}}(\omega) + \Gamma_{\text{TLS}} + \Gamma_{\text{flux}}Γdecoh∝Senv(ω)+ΓTLS+Γflux which cannot be eliminated by engineering alone at millikelvin temperatures. 7.2.3 Comparison with the Electrophotonic Hexagonal Approach AspectSuperconductingElectrophotonic HexagonalOperating temperature~10 mKAmbient / near-ambientCoherence strategyEnergy gap + coolingField confinement + resonanceScaling bottleneckCryogenic I/O & wiringEM synchronization & material noiseInfrastructure costExtremely highModerate (room-temp compatible) Key distinction:Superconducting qubits suppress decoherence by lowering entropy (cooling).The proposed architecture attempts to suppress decoherence by active field stabilization. This is a qualitative paradigm shift, not an incremental improvement. 7.3 Trapped-Ion Quantum Computing 7.3.1 Strengths of Ion Traps Trapped-ion systems offer: Exceptional coherence times (seconds–minutes) High-fidelity gates Well-understood atomic physics Natural qubit uniformity 7.3.2 Scaling Challenges However, scaling remains problematic due to: Laser complexity (beam alignment, frequency stability) Crosstalk between ions Slow gate times (µs–ms) Physical size constraints of ion chains Multi-zone architectures mitigate but do not eliminate these issues. 7.3.3 Comparison with the Proposed Architecture AspectIon TrapsElectrophotonic HexagonalCoherence timeVery highTarget: moderate but stableControl complexityHigh (lasers, optics)Electrical + photonic fieldsGate speedSlowPotentially faster (field-based)Geometric scalabilityLinear / segmentedFractal hexagonal Key distinction:Ion traps trade scalability for coherence.The proposed system explicitly trades maximum coherence time for scalable, parallel stability. This aligns better with practical, large-scale hybrid computation, even if individual qubits are less pristine. 7.4 Photonic Quantum Computing 7.4.1 Strengths of Photonic Systems Photonic platforms benefit from: Intrinsic immunity to thermal noise Room-temperature operation Natural compatibility with communication networks 7.4.2 Core Weaknesses However, photonic qubits face: Weak photon–photon interaction Probabilistic gates High resource overhead for error correction Difficulty implementing deterministic entanglement Measurement-based schemes mitigate this at the cost of massive redundancy. 7.4.3 Comparison with the Electrophotonic Hybrid Model AspectPure PhotonicsElectrophotonic HexagonalInteraction strengthWeakElectron-mediatedDeterminismLowHigh (field-controlled)IntegrationOptical-centricElectro-optical hybridError correctionHeavy overheadAdaptive (material + bio) Key distinction:Pure photonics relies on measurement-induced logic.The proposed system embeds photons inside a materially confined, electrically stabilized environment, restoring deterministic control. 7.5 Summary Comparison Table CriterionSuperconductingIon TrapsPhotonicElectrophotonic HexagonalTemperatureCryogenicAmbientAmbientAmbientControlMicrowaveLasersOpticsElectric + photonic fieldsScalabilityWiring-limitedGeometry-limitedResource-limitedEM synchronization-limitedFabricationCMOS-likePrecision opticsPhotonic fabsHybrid nano-/bio-fabricationIntegration with AIIndirectIndirectIndirectDirect (hybrid substrate) 7.6 Strategic Interpretation The electrophotonic hexagonal approach does not attempt to outperform existing platforms on their strongest metrics (e.g., ion-trap coherence time). Instead, it targets a new optimization regime: Moderate but stable coherence Reduced infrastructure overhead Fractal scalability Compatibility with adaptive, hybrid intelligence architectures This positions it closer to a post-quantum computing paradigm rather than a competitor within the current qubit taxonomy. 7.7 Limitations and Open Questions Critical uncertainties remain: Whether electric-field stabilization can suppress decoherence beyond ms scales Long-term material stability at ambient conditions Noise introduced by hybrid bio-electronic interfaces Error-correction strategies at scale These are empirical questions, explicitly addressed by the Materials & Methods DOE. 7.8 Concluding Perspective Current quantum platforms optimize purity under extreme constraints.The proposed electrophotonic hexagonal system explores robustness through structure, fields, and adaptation. If validated even partially, it would not replace superconducting, ion-trap, or photonic systems—but redefine where quantum computation becomes practically deployable. © 2026 SpaceArch Solutions International, LLC, Miami, Florida, USA. All rights reserved. No part of this document may be reproduced, distributed, or transmitted in any form without prior written permission.
