Paper-style (académico) con secciones, métricas, figuras sugeridas y campo de hipótesis complementarias

Autor: Roberto Guillermo Gomes
Fecha: (borrador académico)
Palabras clave: control cuántico por campos eléctricos, electron–photon coupling, geometría hexagonal, fotónica integrada, ruido 1/f, cavidades fonónicas, encapsulado vítreo, control adaptativo, biointerfaces, computación cuántica práctica

Resumen (Abstract)

Las arquitecturas actuales de computación cuántica se ven limitadas por decoherencia, requerimientos de criogenia extrema y escalabilidad compleja. Este trabajo propone un paradigma alternativo: celdas hexagonales tessellables que combinan confinamiento electrónico mediante microcampos eléctricos, modulación fotónica de fase y acoplo, y un esquema de encapsulado/ingeniería de ruido (pasivado dieléctrico, blindaje EM y supresión fonónica) para extender la coherencia útil sin depender únicamente de temperaturas ultrabajas. El enfoque se formula como ingeniería explícita del Hamiltoniano y del espectro de ruido, con control dinámico y validación por métricas cuantitativas: tiempos $T_1/T_2$ T1/T2, fidelidades de compuertas, drift de fase, densidad espectral de ruido $S(\omega)$ S(ω), calidad óptica $Q$ Q y robustez termomecánica. Se propone un programa experimental escalonado (1 celda → 2 celdas → 7 celdas → módulos fractales) y un campo de hipótesis complementarias para evolución del proyecto (híbridos excitónicos, modos topológicos, cavidades fonónicas, control neuro-adaptativo y encapsulados cristalinos parciales).

1. Introducción

La computación cuántica promete ventajas sustanciales, pero su despliegue masivo está frenado por:

Decoherencia: acoplo inevitable al entorno (ruido eléctrico, fonones, fluctuaciones magnéticas, defectos).
Infraestructura extrema: criogenia mK o setups ópticos complejos.
Escalabilidad: aumento del overhead de control, crosstalk y calibración al crecer el número de qubits.

Este trabajo parte de una hipótesis de ingeniería: en vez de “blindar” qubits frágiles solo con temperatura, diseñar un paisaje de campos electrostáticos + RF + fotónicos que “cagee” los grados de libertad cuánticos y reduzca el impacto del entorno mediante:

confinamiento electrostático controlado,
acoplos conmutables bien definidos,
supresión de canales fonónicos,
pasivado de interfaces para bajar ruido 1/f,
y control dinámico (pulsos + decoupling) para promediar ruido.

2. Marco conceptual y definiciones

2.1 Coherencia y errores

Sea un qubit (o qudit efectivo) con tiempos característicos:

$T_1$ T1: relajación de energía
$T_2$ T2: decoherencia total (incluye dephasing)
$T_2^\*$ T2\*: decoherencia inhomogénea (dephasing lento)

Una relación útil (intuición de ingeniería) es que el error promedio de compuerta puede aproximarse como: $\epsilon_{\text{gate}} \;\approx\; \alpha \frac{t_{\text{gate}}}{T_2} \;+\; \epsilon_{\text{control}} \;+\; \epsilon_{\text{crosstalk}}$ ϵgate≈αT2tgate+ϵcontrol+ϵcrosstalk

donde $t_{\text{gate}}$ tgate es el tiempo de compuerta, $\epsilon_{\text{control}}$ ϵcontrol captura imperfecciones de pulsos, y $\epsilon_{\text{crosstalk}}$ ϵcrosstalk acoplos no deseados.

Objetivo de diseño: aumentar $T_2$ T2 y/o reducir $t_{\text{gate}}$ tgate sin disparar crosstalk.

2.2 Espectro de ruido y decoherencia

Para ruido de baja frecuencia (típico en dispositivos sólidos), el dephasing se asocia a la densidad espectral $S(\omega)$ S(ω), en particular al entorno cercano a $\omega\approx 0$ ω≈0 para el componente cuasiestático: $\frac{1}{T_\phi} \;\sim\; f\!\left(S(\omega)\right)$ Tϕ1∼f(S(ω))

y en materiales/óxidos se observa con frecuencia ruido 1/f1/f1/f (ruido de carga y trampas): $S_{1/f}(\omega) \;\propto\; \frac{A}{\omega}$ S1/f(ω)∝ωA

La estrategia de pasivado + encapsulado + control apunta a disminuir $A$ A y/o desplazar el espectro de ruido fuera de la banda sensible.

3. Arquitectura propuesta: celda hexagonal electrofotónica (HNQ/EBQC)

3.1 Geometría: por qué hexágonos

Cada celda es un hexágono que permite:

tessellación completa y expansión modular,
conectividad local uniforme (6 vecinos),
diseño jerárquico fractal por clústeres (1–2–7–19–37…).

Hipótesis estructural: una red con conectividad local uniforme reduce asimetrías de acoplo y facilita calibración distribuida.

3.2 Componentes de una celda (unidad mínima)

Cada hexágono integra:

Confinamiento electrónico
- quantum dot o trampa electrostática definida por nanoelectrodos
- define niveles discretos y un subespacio computacional (espín/carga/estado híbrido)
Control por microcampos eléctricos (DC + RF)
- control de potenciales de puerta
- excitación RF local (rotaciones / gates)
- estrategia: minimizar crosstalk mediante apantallamiento y ruteo
Canales fotónicos en bordes
- guías de onda integradas, acopladores y moduladores de fase
- permiten comunicación entre celdas o lectura interferométrica
- pueden actuar como bus o acoplador conmutado
Ingeniería del entorno
- pasivado de interfaces (ALD u otros) para reducir trampas de carga
- encapsulado (borosilicato / fused silica) para estabilidad mecánica y control óptico
- patrón fonónico para abrir bandgaps acústicos y suprimir vibración/decoherencia

4. Modelo físico mínimo: Hamiltoniano y control

4.1 Descomposición estándar

Se modela el sistema como: $H(t) \;=\; H_0 \;+\; H_{\text{ctrl}}(t) \;+\; H_{\text{noise}}(t)$ H(t)=H0+Hctrl(t)+Hnoise(t)

donde:

$H_0$ H0: Hamiltoniano del confinamiento (niveles electrónicos)
$H_{\text{ctrl}}(t)$ Hctrl(t): campos eléctricos RF + modulaciones fotónicas
$H_{\text{noise}}(t)$ Hnoise(t): ruido de carga, fonones, fluctuaciones térmicas, etc.

Meta: diseñar $H_0$ H0 y $H_{\text{ctrl}}$ Hctrl para que el subespacio computacional sea robusto y, además, reducir $H_{\text{noise}}$ Hnoise mediante materiales y encapsulado.

4.2 Control eléctrico y rotaciones

En una formulación general, un control eléctrico RF puede inducir una interacción efectiva: $H_{\text{ctrl}}(t)=\frac{\hbar}{2}\,\Omega(t)\,\sigma_x \;+\; \frac{\hbar}{2}\,\Delta(t)\,\sigma_z$ Hctrl(t)=2ℏΩ(t)σx+2ℏΔ(t)σz

donde $\Omega(t)$ Ω(t) depende de la amplitud de campo RF y del acoplo del grado de libertad (espín/carga) al campo eléctrico; $\Delta(t)$ Δ(t) representa detuning controlado.

Nota: La implementación exacta depende del portador elegido (espín, carga, excitón, polaritón). El paper se mantiene deliberadamente agnóstico en el portador, porque el primer objetivo es validar el principio de estabilización por paisaje de campos + ingeniería del ruido.

4.3 Acoplo entre celdas

Para dos celdas vecinas $i,j$ i,j, un borde conmutado puede aproximarse por: $H_{ij} \;=\; J_{ij}(t)\, \sigma_z^{(i)}\sigma_z^{(j)} \quad \text{o} \quad H_{ij} \;=\; g_{ij}(t)\left(\sigma_+^{(i)}\sigma_-^{(j)}+\sigma_-^{(i)}\sigma_+^{(j)}\right)$ Hij=Jij(t)σz(i)σz(j)oHij=gij(t)(σ+(i)σ−(j)+σ−(i)σ+(j))

según sea acoplo capacitivo (tipo Ising) o intercambio (tipo XY).
El parámetro $J_{ij}(t)$ Jij(t) o $g_{ij}(t)$ gij(t) es gobernado por el borde del hexágono (potencial, tunelamiento, o enlace fotónico).

5. Estrategia de “estabilidad cuántica por campos” (sin prometer milagros térmicos)

El planteo no afirma “anular la física térmica”, sino:

(A) Subir la estabilidad por ingeniería de ruido

bajar ruido 1/f (pasivado, interfaces, limpieza, materiales)
suprimir fonones (bandgaps fonónicos, encapsulado rígido, aislamiento vibracional)
estabilizar fase óptica (encapsulado de baja expansión, control térmico)

(B) Subir la estabilidad por control dinámico

secuencias de decoupling y control robusto para filtrar ruido
calibración continua con feedback (ver Sección 9: control adaptativo)

(C) Escalado modular (no monolítico)

crecimiento por módulos (7→49→1000)
buses fotónicos para interconectar sin saturar cableado eléctrico

6. Metodología experimental: programa de validación por etapas (Stage-Gates)

6.1 Etapa 0: “Coupon tests” (interfaces y encapsulado)

Objetivo: medir si el encapsulado/pasivado mejora el entorno.

Métricas:

Ruido 1/f (amplitud $A$ A en $S(\omega)=A/\omega$ S(ω)=A/ω)
carga superficial (mapas tipo Kelvin Probe/EFM)
drift térmico (ciclos 10–50 °C; variación relativa de resonancias)
fluorescencia/pérdidas ópticas (si hay fotónica integrada)
aparición de estrés/birrefringencia (si hay vidrio/sílice)

Go/No-Go: reducción significativa de ruido (p. ej. ≥30%) y mejora de drift.

6.2 Etapa 1: una celda (1 hexágono)

Objetivo: demostrar control coherente local.

Experimentos:

espectroscopía (niveles del confinamiento)
oscilaciones coherentes bajo control RF (Rabi)
medición de $T_1, T_2, T_2^\*$ T1,T2,T2\* (protocolos estándar: Ramsey, Hahn echo)
sensibilidad a encapsulado: repetir con distintos stacks

Métricas clave:

$T_2$ T2 y $T_2^\*$ T2\* en función de encapsulado
fidelidad de rotación (RB de un qubit si aplica)
drift de fase fotónica si se usa lectura óptica

6.3 Etapa 2: dos celdas (2 hexágonos acoplados)

Objetivo: demostrar acoplo conmutado y una operación de dos cuerpos.

Experimentos:

extraer $J_{ij}$ Jij o $g_{ij}$ gij como función del borde “abierto/cerrado”
demostrar correlación/entrelazamiento (si el portador lo permite)
medir crosstalk inducido por el borde

Métricas clave:

fidelidad de gate 2-qubit (o proxy)
aislamiento: relación acoplo deseado / acoplo espurio
estabilidad del acoplo vs temperatura y vibración

6.4 Etapa 3: clúster de 7 (1+6)

Objetivo: validar el concepto de “módulo” hexagonal.

Experimentos:

compuertas locales + acoplos selectivos
routing de fotones por bordes
calibración distribuida del módulo

Métricas:

mapa de $T_2$ T2 por celda (uniformidad)
distribución de $J_{ij}$ Jij (variación)
tasa de recalibración necesaria por hora/día
“drift budget”: cuánto se degradan resonancias sin realimentación

7. Resultados esperados (predicciones falsables)

El paper debe declarar predicciones que se puedan refutar:

El pasivado + encapsulado reduce el ruido 1/f medible como reducción del coeficiente $A$ A en $S(\omega)=A/\omega$ S(ω)=A/ω.
La estabilidad de fase (óptica y/o de control) mejora bajo encapsulados de baja expansión y con patrón fonónico.
La arquitectura hexagonal reduce la dispersión de acoplos al estandarizar bordes y vecinos, mejorando uniformidad en módulos (7).
El control dinámico (feedback) permite extender el tiempo operativo sin recalibración manual.

8. Figuras sugeridas (para un paper real)

Figura 1 — Esquema de celda hexagonal

electrodos, región de confinamiento, guías fotónicas en bordes, capas de pasivado, encapsulado.

Figura 2 — Hamiltoniano modular

diagrama $H_0 + H_{ctrl} + H_{noise}$ H0+Hctrl+Hnoise y dónde actúa cada capa (material, encapsulado, control).

Figura 3 — Espectro de ruido

gráfico log-log $S(\omega)$ S(ω) mostrando 1/f y cómo cambia con ALD/encapsulado.

Figura 4 — Mapas de fase y drift térmico

drift de resonancia óptica vs ciclos de temperatura.

Figura 5 — Topología 7-celdas

vecinos, bordes conmutables y buses fotónicos.

Figura 6 — Resultados de coherencia

Ramsey/Hahn echo comparando stacks (sin encapsulado vs borosilicato vs sílice).

Figura 7 — Métricas de acoplo en 2-celdas

$J_{ij}(t)$ Jij(t) o $g_{ij}(t)$ gij(t) vs tensión de borde.

9. Control adaptativo y “capa neuro” (formulación académica sólida)

En vez de afirmar “neuronas corrigen decoherencia”, proponelo así:

Hipótesis de control adaptativo: un controlador (IA o neuro-inspirado) ajusta en tiempo real los parámetros de control para maximizar una función objetivo basada en métricas experimentales.

Definimos un vector de control: $\mathbf{u}(t)=\{V_k(t),\, \Omega_k(t),\, \phi_k(t),\, T(t)\}$ u(t)={Vk(t),Ωk(t),ϕk(t),T(t)}

y una función objetivo (ejemplo): $\mathcal{J}(\mathbf{u}) \;=\; w_1\,T_2(\mathbf{u}) \;-\; w_2\,\epsilon_{\text{gate}}(\mathbf{u}) \;-\; w_3\,\text{drift}(\mathbf{u})$ J(u)=w1T2(u)−w2ϵgate(u)−w3drift(u)

El controlador busca: $\mathbf{u}^\* = \arg\max_{\mathbf{u}} \mathcal{J}(\mathbf{u})$ u\*=argumaxJ(u)

Esto es científicamente defendible: es control óptimo/closed-loop aplicado a un sistema cuántico.

10. Discusión: ventajas, límites y riesgos

Ventajas (si se valida)

Reducción del overhead criogénico por ingeniería de ruido y control dinámico.
Escalado modular por geometría hexagonal y buses fotónicos.
Robustez: encapsulado + fonónica + pasivado atacan causas físicas dominantes (carga/fonones/deriva).

Límites y riesgos (declaración honesta)

Ambiente (room temperature) es un objetivo de alto riesgo: requerirá modos protegidos, bandgaps fuertes o corrección de errores con overhead aceptable.
Interfaces y trampas de carga pueden empeorar si el encapsulado introduce defectos.
CTE/estrés: riesgo de birrefringencia, microfisuras y drift.
Crosstalk: microcampos densos en una malla grande deben diseñarse con apantallamientos y ruteo.

11. Conclusiones

Se propone una arquitectura cuántico-fotónica hexagonal donde la “estabilidad” se persigue mediante ingeniería conjunta de confinamiento, control, materiales, encapsulado y supresión fonónica. El valor científico inmediato es generar un programa experimental falsable: medir reducción de ruido, aumento de coherencia y viabilidad de compuertas en módulos pequeños. Si las métricas mejoran con stacks específicos, el paradigma ofrece un camino serio hacia procesadores cuánticos prácticos y escalables por módulos.

Apéndice A — Campo de hipótesis complementarias (proyecto en evolución)

Este apartado es intencionalmente “vivo”: hipótesis en paralelo que pueden activar rutas alternativas si una línea falla.

H1) Portador alternativo: excitones/polaritones (híbridos electrón–fotón)

Idea: en lugar de qubits puramente electrónicos, usar estados híbridos con acoplo fuerte luz–materia en cavidades (polaritones), donde la fotónica integrada podría estabilizar/transportar coherencia.
Predicción: aumento del $Q$ Q óptico correlaciona con estabilidad de fase y menor sensibilidad a ruido de carga.

H2) Modos “protegidos” (topológicos o de simetría)

Idea: buscar un subespacio con protección intrínseca (por simetría o topología) para que la coherencia no dependa tanto del “silencio” térmico.
Predicción: $T_2$ T2 crece desproporcionadamente frente a mejoras marginales de encapsulado.

H3) Bandgaps fonónicos diseñados (tapa/cápsula microestructurada)

Idea: microestructurar el encapsulado para bloquear modos acústicos (canales de decoherencia).
Predicción: mejora del $Q$ Q mecánico y reducción de drift en protocolos de echo.

H4) Encapsulado “cristalino parcial” con microcavidades activas

Idea: encapsular rígidamente la periferia (guías fotónicas y estructura) dejando microcavidades con gel dieléctrico estable en región activa.
Predicción: se mantiene ventaja mecánica/óptica sin disparar trampas de carga en la región más sensible.

H5) Control adaptativo multiobjetivo (IA como “metacontrol”)

Idea: entrenar un controlador (RL/optimización bayesiana) que minimice error y maximice coherencia simultáneamente.
Predicción: menor frecuencia de recalibración manual, mayor estabilidad temporal del sistema.

H6) “Bio” como calibrador y amortiguador, no como corrección cuántica

Idea: si hay integración biohíbrida, su rol inicial es amortiguar vibraciones, estabilizar microentornos y aprender calibraciones, no “hacer magia cuántica”.
Predicción: mejoras en drift y estabilidad de parámetros de control aunque no aumente $T_2$ T2 de forma directa al principio.

Apéndice B — Checklist de métricas

$T_1, T_2, T_2^\*$ T1,T2,T2\* con intervalos de confianza, por stack de encapsulado
fidelidad 1-qubit (RB) y 2-qubit (si aplica)
$S(\omega)$ S(ω) y ajuste 1/f antes/después de pasivado
drift térmico de resonancias (ópticas y/o electrónicas)
dispersión de acoplos $J_{ij}$ Jij en módulos 7
crosstalk cuantificado (matriz de acoplo no deseado)
estabilidad temporal: degradación por hora/día y necesidad de recalibración

Materials & Methods

1. Overview of Experimental Design

The experimental strategy follows a minimal but statistically meaningful Design of Experiments (DOE) to evaluate whether material engineering (surface passivation, encapsulation glass type, encapsulation thickness, and phononic patterning) produces measurable and reproducible improvements in coherence, noise suppression, and operational stability of hexagonal electro-photonic quantum cells.

The goal is not to optimize all parameters simultaneously, but to identify first-order effects and eliminate unviable material stacks early through Go / No-Go criteria.

2. Device Architecture (Baseline)

Each test device consists of:

One hexagonal cell with:
- electrostatic confinement region (quantum dot or equivalent)
- nano-electrodes for DC and RF control
- optional integrated photonic waveguide segment
Identical lithographic layout across all samples
Same substrate, fabrication batch, and wiring topology

All variations occur only in the encapsulation and passivation stack.

3. Experimental Variables (DOE Factors)

3.1 Factor A – Surface Passivation

Objective: Reduce charge traps, surface states, and 1/f noise.

Level	Description
A0	No passivation (control)
A1	ALD Al₂O₃ (≈ 5–7 nm)
A2	ALD HfO₂ (≈ 5–7 nm)

Rationale:
Al₂O₃ and HfO₂ are widely used in quantum and nanoelectronic devices for surface stabilization and dielectric quality.

3.2 Factor B – Encapsulation Material (Glass Type)

Objective: Improve mechanical stability, thermal inertia, and electromagnetic shielding.

Level	Description
B0	No encapsulation
B1	Borosilicate glass
B2	Fused silica (low CTE)

Key Properties Monitored:

Coefficient of thermal expansion (CTE)
Optical homogeneity
Dielectric loss tangent
Stress-induced birefringence

3.3 Factor C – Encapsulation Thickness

Objective: Balance mechanical damping and thermal stability against added stress and fabrication complexity.

Level	Thickness
C1	50 μm
C2	150 μm
C3	300 μm

3.4 Factor D – Phononic Patterning

Objective: Suppress acoustic modes that couple to the confined quantum states.

Level	Description
D0	No phononic pattern
D1	Periodic phononic crystal (bandgap target: 1–10 GHz)

Pattern Location:
Encapsulation layer or intermediate mechanical buffer layer.

4. DOE Matrix (Minimal Fractional Factorial)

To keep the experiment feasible, a fractional factorial DOE is used.

4.1 Core DOE Set (12 Samples)

Sample	Passivation	Glass	Thickness	Phononics
S1	A0	B0	–	D0
S2	A1	B1	C1	D0
S3	A1	B1	C2	D1
S4	A1	B2	C2	D0
S5	A1	B2	C3	D1
S6	A2	B1	C2	D0
S7	A2	B1	C3	D1
S8	A2	B2	C1	D0
S9	A2	B2	C2	D1
S10	A1	B0	–	D1
S11	A2	B0	–	D0
S12	A0	B2	C2	D1

Each sample is fabricated in duplicate (n = 2) to verify reproducibility.

5. Measurement Protocols

5.1 Electrical & Noise Characterization

Low-frequency noise spectroscopy
Extraction of 1/f noise coefficient $A$ A from:

$S(\omega) = \frac{A}{\omega^\alpha}, \quad \alpha \approx 1$ S(ω)=ωαA,α≈1

Charge stability diagrams
Gate leakage and dielectric loss

5.2 Coherence Measurements

Ramsey interference → $T_2^\*$ T2\*
Hahn echo → $T_2$ T2
Energy relaxation → $T_1$ T1

All measurements performed:

at identical temperatures
with identical control pulse sequences
after standardized thermal equilibration

5.3 Thermal & Mechanical Stability Tests

Thermal cycling:
- 10–50 °C
- ≥ 20 cycles
Resonance frequency drift:

$\Delta f / f_0 \; (\text{per cycle})$ Δf/f0(per cycle)

Optical phase drift (if photonics present)
Inspection for microcracks or delamination (optical + SEM)

5.4 Crosstalk & Control Robustness

Measure unintended coupling during RF pulses
Extract crosstalk matrix:

$C_{ij} = \frac{\partial f_i}{\partial V_j}$ Cij=∂Vj∂fi

Compare across encapsulation stacks

6. Data Analysis

Normalization relative to control sample S1
Statistical comparison using:
- mean ± standard deviation
- effect size (Cohen’s d)
Primary focus on directionality of improvement, not fine optimization

7. Go / No-Go Criteria (Critical)

7.1 Primary Go Criteria (Must Meet at Least One)

A configuration is considered Go if it satisfies any of the following relative to baseline:

≥ 30% reduction in 1/f noise amplitude $A$ A
≥ 50% increase in $T_2$ T2
≥ 2× reduction in thermal drift of resonance frequency
≥ 25% reduction in recalibration frequency over 24 h

7.2 Hard No-Go Criteria (Immediate Elimination)

Any configuration is rejected if any of the following occur:

Increased noise or reduced $T_2$ T2 beyond experimental uncertainty
Encapsulation-induced cracking, delamination, or irreversible stress
Significant increase in crosstalk (>20% relative increase)
Non-recoverable drift after thermal cycling

8. Decision Gate Logic

Outcome	Action
Go (≥1 metric improved, none degraded)	Advance to multi-cell (2-hexagon) tests
Marginal	Refine thickness or patterning only
No-Go	Discard stack, do not optimize

This avoids sunk-cost fallacy and enforces disciplined experimental progression.

9. Reproducibility & Transparency

All fabrication parameters logged
Raw noise spectra and coherence traces archived
Negative results retained and reported internally

10. Methodological Scope Statement

This Materials & Methods section defines a strict engineering evaluation, not a claim of guaranteed room-temperature quantum computation. It establishes whether material and structural engineering measurably shifts the decoherence landscape, justifying further investment and scaling.

7. Discussion

Comparison with Superconducting, Trapped-Ion, and Photonic Quantum Platforms

7.1 Context and Scope of Comparison

The objective of this discussion is not to claim immediate superiority over mature quantum platforms, but to evaluate whether the proposed electrophotonic hexagonal architecture occupies a distinct and potentially advantageous region of the design space—particularly regarding decoherence mitigation, operating conditions, and scalability.

We compare platforms across five axes:

Physical coherence mechanism
Environmental requirements
Scalability constraints
Control overhead
Long-term integration potential with hybrid intelligence systems

7.2 Superconducting Qubits

7.2.1 Strengths of Superconducting Platforms

Superconducting qubits (transmons, flux qubits) currently dominate industrial quantum efforts due to:

Fast gate times (ns scale)
Lithographic compatibility with CMOS-like processes
Mature microwave control infrastructure
Demonstrated multi-qubit systems (50–100+ qubits)

7.2.2 Fundamental Limitations

Despite progress, superconducting systems remain intrinsically constrained by:

Extreme cryogenics (10–20 mK)
Sensitivity to:
- two-level system (TLS) defects
- dielectric loss
- magnetic flux noise
Rapid increase in wiring, attenuation stages, and thermal load with scale

Formally, decoherence scales approximately as: $\Gamma_{\text{decoh}} \propto S_{\text{env}}(\omega) + \Gamma_{\text{TLS}} + \Gamma_{\text{flux}}$ Γdecoh∝Senv(ω)+ΓTLS+Γflux

which cannot be eliminated by engineering alone at millikelvin temperatures.

7.2.3 Comparison with the Electrophotonic Hexagonal Approach

Aspect	Superconducting	Electrophotonic Hexagonal
Operating temperature	~10 mK	Ambient / near-ambient
Coherence strategy	Energy gap + cooling	Field confinement + resonance
Scaling bottleneck	Cryogenic I/O & wiring	EM synchronization & material noise
Infrastructure cost	Extremely high	Moderate (room-temp compatible)

Key distinction:
Superconducting qubits suppress decoherence by lowering entropy (cooling).
The proposed architecture attempts to suppress decoherence by active field stabilization.

This is a qualitative paradigm shift, not an incremental improvement.

7.3 Trapped-Ion Quantum Computing

7.3.1 Strengths of Ion Traps

Trapped-ion systems offer:

Exceptional coherence times (seconds–minutes)
High-fidelity gates
Well-understood atomic physics
Natural qubit uniformity

7.3.2 Scaling Challenges

However, scaling remains problematic due to:

Laser complexity (beam alignment, frequency stability)
Crosstalk between ions
Slow gate times (µs–ms)
Physical size constraints of ion chains

Multi-zone architectures mitigate but do not eliminate these issues.

7.3.3 Comparison with the Proposed Architecture

Aspect	Ion Traps	Electrophotonic Hexagonal
Coherence time	Very high	Target: moderate but stable
Control complexity	High (lasers, optics)	Electrical + photonic fields
Gate speed	Slow	Potentially faster (field-based)
Geometric scalability	Linear / segmented	Fractal hexagonal

Key distinction:
Ion traps trade scalability for coherence.
The proposed system explicitly trades maximum coherence time for scalable, parallel stability.

This aligns better with practical, large-scale hybrid computation, even if individual qubits are less pristine.

7.4 Photonic Quantum Computing

7.4.1 Strengths of Photonic Systems

Photonic platforms benefit from:

Intrinsic immunity to thermal noise
Room-temperature operation
Natural compatibility with communication networks

7.4.2 Core Weaknesses

However, photonic qubits face:

Weak photon–photon interaction
Probabilistic gates
High resource overhead for error correction
Difficulty implementing deterministic entanglement

Measurement-based schemes mitigate this at the cost of massive redundancy.

7.4.3 Comparison with the Electrophotonic Hybrid Model

Aspect	Pure Photonics	Electrophotonic Hexagonal
Interaction strength	Weak	Electron-mediated
Determinism	Low	High (field-controlled)
Integration	Optical-centric	Electro-optical hybrid
Error correction	Heavy overhead	Adaptive (material + bio)

Key distinction:
Pure photonics relies on measurement-induced logic.
The proposed system embeds photons inside a materially confined, electrically stabilized environment, restoring deterministic control.

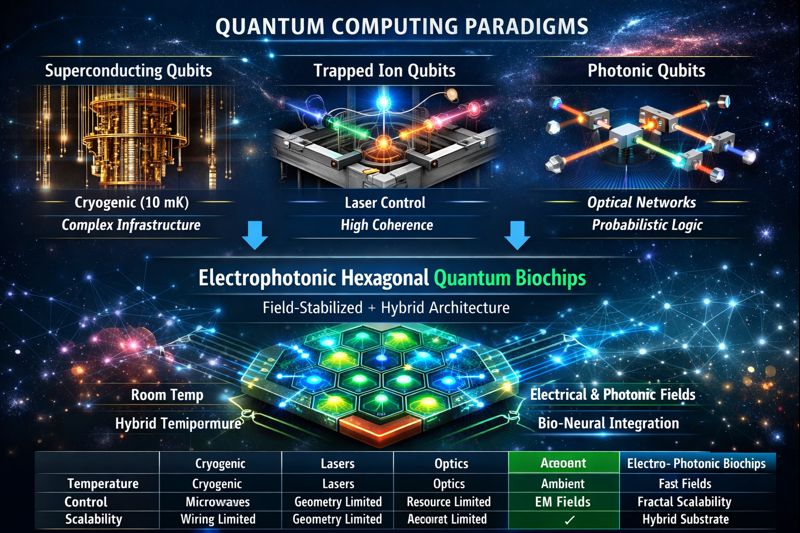

7.5 Summary Comparison Table

Criterion	Superconducting	Ion Traps	Photonic	Electrophotonic Hexagonal
Temperature	Cryogenic	Ambient	Ambient	Ambient
Control	Microwave	Lasers	Optics	Electric + photonic fields
Scalability	Wiring-limited	Geometry-limited	Resource-limited	EM synchronization-limited
Fabrication	CMOS-like	Precision optics	Photonic fabs	Hybrid nano-/bio-fabrication
Integration with AI	Indirect	Indirect	Indirect	Direct (hybrid substrate)

7.6 Strategic Interpretation

The electrophotonic hexagonal approach does not attempt to outperform existing platforms on their strongest metrics (e.g., ion-trap coherence time). Instead, it targets a new optimization regime:

Moderate but stable coherence
Reduced infrastructure overhead
Fractal scalability
Compatibility with adaptive, hybrid intelligence architectures

This positions it closer to a post-quantum computing paradigm rather than a competitor within the current qubit taxonomy.

7.7 Limitations and Open Questions

Critical uncertainties remain:

Whether electric-field stabilization can suppress decoherence beyond ms scales
Long-term material stability at ambient conditions
Noise introduced by hybrid bio-electronic interfaces
Error-correction strategies at scale

These are empirical questions, explicitly addressed by the Materials & Methods DOE.

7.8 Concluding Perspective

Current quantum platforms optimize purity under extreme constraints.
The proposed electrophotonic hexagonal system explores robustness through structure, fields, and adaptation.

If validated even partially, it would not replace superconducting, ion-trap, or photonic systems—but redefine where quantum computation becomes practically deployable.

© 2026 SpaceArch Solutions International, LLC, Miami, Florida, USA. All rights reserved. No part of this document may be reproduced, distributed, or transmitted in any form without prior written permission.
