DESARROLLO TÉCNICO-CIENTÍFICO
1. Problema energético planetario (marco físico real)
1.1 Limitaciones del sistema energético terrestre
El sistema energético actual presenta límites estructurales inevitables:
- Dependencia de recursos finitos (fósiles, uranio)
- Intermitencia de renovables (solar, eólica)
- Impacto climático irreversible
- Vulnerabilidad geopolítica
- Saturación del territorio terrestre
Incluso con un 100% de renovables terrestres:
- el crecimiento poblacional
- la electrificación total
- la IA
- la desalinización masiva
- la captura de CO₂
- la industria pesada
👉 exceden la capacidad sostenible del planeta.
2. Principio fundamental de ElectroHelios
Desacoplar la producción energética de la biosfera terrestre, trasladando la generación primaria fuera del planeta.
Esto convierte a la Tierra en:
- consumidor
- regulador
- ecosistema protegido
y no en:
- plataforma extractiva
3. Fuente energética primaria: radiación solar extraterrestre
3.1 Constantes físicas
| Parámetro | Valor |
|---|---|
| Constante solar | 1361 W/m² |
| Variación | <3% |
| Estabilidad | millones de años |
| Vida restante del Sol | ~5.000 millones de años |
👉 La fuente es prácticamente inagotable a escala civilizatoria.
4. Plataforma óptima: superficie lunar (fase 1)
4.1 Ventajas físicas de la Luna
| Factor | Luna | Tierra |
|---|---|---|
| Atmósfera | No | Sí |
| Pérdidas por absorción | 0% | 20–40% |
| Estabilidad geológica | Muy alta | Media |
| Territorio disponible | Enorme | Saturado |
| Riesgo ecológico | Nulo | Crítico |
4.2 Zonas prioritarias
- polos lunares
- crestas con iluminación cuasi permanente
- mínima variación térmica
5. Conversión energética: Regolith → Fotovoltaica
5.1 Composición útil del regolith
El regolith lunar contiene:
- Silicatos (SiO₂)
- Óxidos de aluminio
- Óxidos de hierro
- Dióxido de titanio
Estos materiales permiten fabricar:
- sustratos cerámicos
- reflectores
- capas semiconductoras
- blindaje radiativo
5.2 Proceso ISRU (In-Situ Resource Utilization)
Flujo técnico completo:
- Excavación robótica
- Separación granulométrica
- Reducción electroquímica
- Producción de sustratos
- Deposición de capas fotovoltaicas (thin-film)
- Encapsulado térmico
- Integración estructural
No se transportan paneles desde la Tierra.
Se fabrica energía donde existe el Sol.
6. Arquitectura fotovoltaica avanzada
6.1 Tipo de células
- Thin-film multicapas
- Perovskitas reforzadas
- Multijunction (a largo plazo)
6.2 Rendimiento realista
- Rendimiento eléctrico: 30–40%
- Producción pico: 400–550 W/m²
- Factor de capacidad lunar: muy superior a terrestre
7. Modular Energy Farms (núcleo del sistema)
.1 Definición técnica
Un Módulo ElectroHelios incluye:
- captación PV
- conversión DC/AC
- almacenamiento
- control térmico
- control robótico
- nodo de transmisión
7.2 Escalabilidad geométrica
- módulos hexagonales o radiales
- crecimiento por agregación
- sin dependencia de megainfraestructura inicial
8. Almacenamiento energético lunar
8.1 Métodos combinados
- baterías sólidas
- sales térmicas
- volantes de inercia
- hidrógeno (electrólisis lunar)
8.2 Objetivo
- suavizar ciclos
- asegurar transmisión continua
- redundancia ante fallos

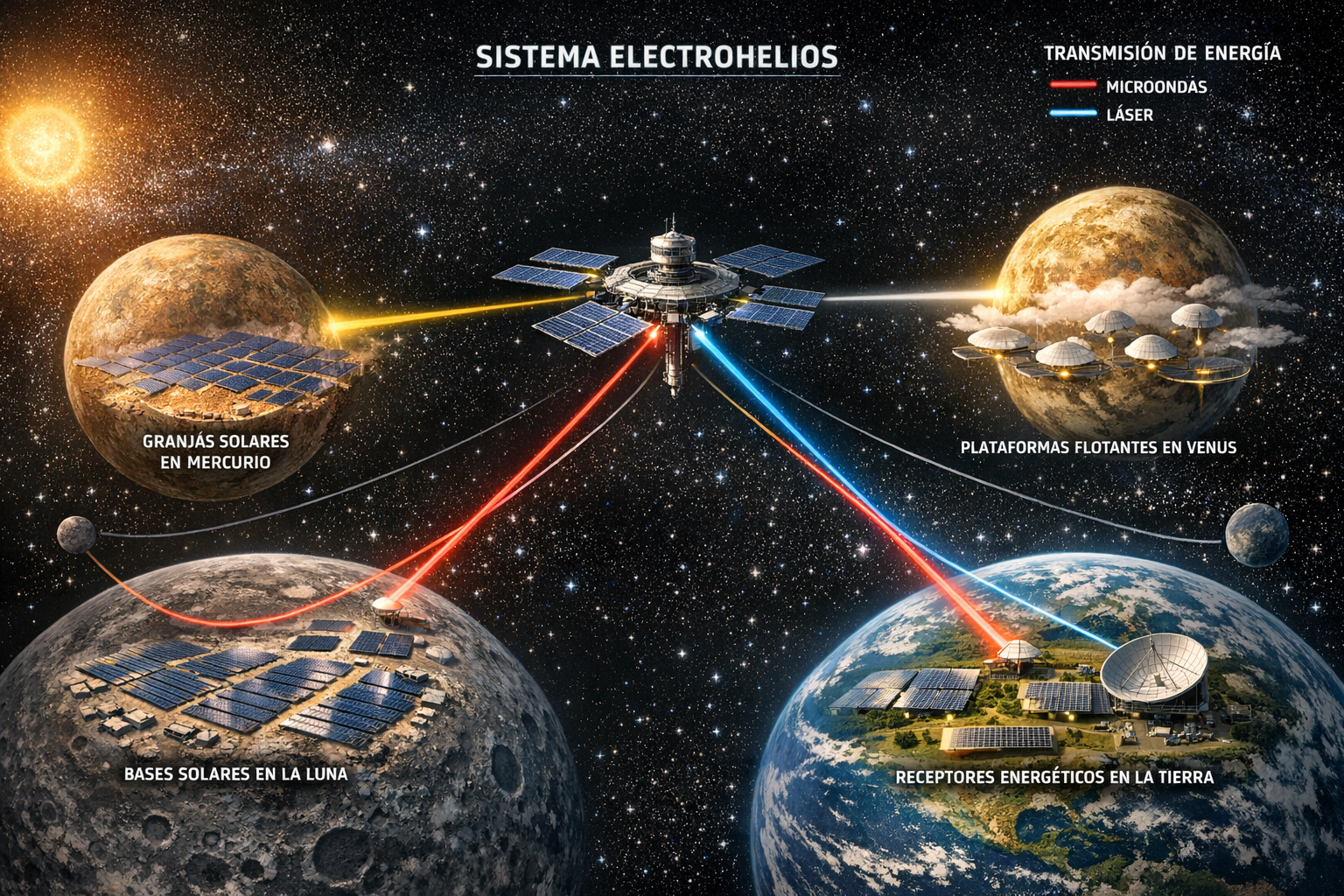

9. Transmisión energética Luna → Órbita → Tierra
9.1 Arquitectura correcta
Nunca directa a superficie terrestre.
- Luna → estación orbital
- Órbita → Tierra
9.2 Métodos de transmisión
| Método | Uso |
|---|---|
| Microondas | energía base segura |
| Láser | alta densidad + propulsión |
| Órbita GEO | redistribución |
10. Uso dual: energía + propulsión fotónica
10.1 Principio físico
- presión de radiación
- momento del fotón
- aceleración continua sin combustible
10.2 Aplicaciones
- logística Tierra–Luna
- carga orbital
- sondas profundas
- reducción del uso de cohetes químicos
11. Seguridad, redundancia y longevidad
11.1 Seguridad física
- sin riesgo ecológico
- sin residuos tóxicos
- sin riesgo nuclear terrestre
11.2 Redundancia
- miles de módulos independientes
- fallos locales no colapsan el sistema
- mantenimiento robótico continuo
12. Extensión del sistema: Mercury (fase 2)
12.1 Ventaja energética
- 6,5× irradiancia terrestre
- día solar extremadamente largo
- sin atmósfera
12.2 Función
- nodo energético de respaldo
- energía para misiones profundas
- estabilidad milenaria
13. Escala temporal del sistema
| Horizonte | Resultado |
|---|---|
| 10 años | energía lunar piloto |
| 30 años | aporte significativo global |
| 100 años | matriz energética estable |
| 1.000 años | civilización energética segura |
| 1M años | compatible con evolución humana |
14. Ventajas planetarias directas
14.1 Climáticas
- eliminación progresiva de fósiles
- estabilización térmica
- captura masiva de CO₂ viable
14.2 Ecológicas
- fin de minería destructiva
- restauración de ecosistemas
- reducción de presión demográfica
14.3 Sociales
- energía abundante
- reducción de conflictos
- base para civilización estable
15. Garantía de suministro prolongado
ElectroHelios garantiza energía porque:
✔ la fuente (el Sol) es estable
✔ la plataforma no degrada ecosistemas
✔ la infraestructura es modular
✔ el mantenimiento es automático
✔ la escala es ilimitada
No depende del crecimiento económico,
depende de la física.
16. Conclusión técnica
ElectroHelios no es una central energética.
Es una infraestructura civilizatoria.
- técnicamente plausible
- físicamente sólida
- estratégicamente inevitable
- compatible con la supervivencia a largo plazo
Si la humanidad quiere:
- vivir milenios
- sin colapsos
- sin guerras energéticas
- sin destruir su planeta
👉 no hay alternativa comparable.
1) Datos base (y supuestos explícitos)
A) Demanda energética objetivo
- Demanda eléctrica global 2024 (aprox.): del orden de ~30.8 PWh/año (= 30,800 TWh/año).
Esto sale de un dato de “electricidad baja en carbono” 12,609 TWh que representan 40.9% → total ≈ 12,609 / 0.409 ≈ 30,828 TWh. - Energía primaria global 2023 (aprox.): ~620 EJ/año.
B) Potencia solar disponible
- Constante solar cerca de 1 UA: ~1361 W/m² (en el espacio, sin atmósfera).
C) Eficiencia total (clave)
Hay 3 “capas” de eficiencia:
- PV / conversión (celdas): 25–35% hoy es razonable; >40% existe en laboratorio/condiciones específicas.
- Electrónica/potencia: 90–95% (convertidores).
- Transmisión y recepción (microondas o láser + rectenna/receptor + conversión a red): depende del diseño. En “sistema serio” suele modelarse como 40–70% para el tramo transmisión+recepción, y menos si hay márgenes de seguridad.
👉 tres escenarios de eficiencia total “sol → red”:
- Conservador: η_total = 10%
- Realista (bueno): η_total = 15%
- Optimista: η_total = 20%
(η_total incluye todo: PV + acondicionamiento + transmisión + recepción.)
2) Fórmula de cobertura mínima
Si el colector recibe irradiancia S y el sistema tiene eficiencia total η, la potencia media entregada es:P=A⋅S⋅η⋅f
Donde:
- A = área colectora (m²)
- S = 1361 W/m²
- η = eficiencia total
- f = factor de disponibilidad (0 a 1)
El factor f cambia el mundo
- En espacio con iluminación casi continua (órbita adecuada / L1 / constelación): f≈0.9 a 1.0
- Superficie lunar ecuatorial (día/noche de ~14 días): sin almacenamiento, el promedio efectivo cae mucho → f≈0.5 (y eso si aceptás intermitencia; si querés “garantizado” necesitás almacenamiento/constelación).
- Picos polares (zonas con iluminación prolongada): f≈0.7–0.95 según ubicación y diseño.
Para “garantizar por tiempo prolongado”, el camino más limpio es espacio / constelación (o polo + almacenamiento masivo). Abajo calculo con f=1 (mejor caso), y te indico cómo escala.
3) Resultado 1: Cobertura mínima para TODA la electricidad mundial
Convertimos demanda anual a potencia media
- 30,828 TWh/an˜o÷8760 h/an˜o≈3.52 TW
Área mínima (con f=1)
A=SηP
Electricidad mundial (≈ 3.52 TW medios)
| Escenario | η_total | Área A (m²) | Área A (km²) | “Cuadrado equivalente” |
|---|---|---|---|---|
| Conservador | 10% | 2.59×10¹⁰ | 25,900 km² | ~161×161 km |
| Realista | 15% | 1.72×10¹⁰ | 17,200 km² | ~131×131 km |
| Optimista | 20% | 1.29×10¹⁰ | 12,900 km² | ~114×114 km |
✅ Interpretación: con una arquitectura tipo ElectroHelios “sol→red” realista (15%), necesitaqmo ~17,000 km² de superficie colectora efectiva para cubrir toda la electricidad global actual.
¿Y si el sistema no está siempre iluminado?
Se divide por f. Ejemplos:
- Si f=0.8 → el área sube 25%.
- Si f=0.5 (superficie lunar con alternancia día/noche sin constelación) → el área se duplica.
4) Resultado 2: Cobertura mínima para TODA la energía primaria mundial
Esto es “nivel civilización completa” (combustibles, industria, calor, etc.).
620 EJ/año equivale a potencia media:
- P≈19.66 TW
Energía primaria mundial (≈ 19.66 TW medios)
| Escenario | η_total | Área A (km²) |
|---|---|---|
| Conservador | 10% | 144,500 km² |
| Realista | 15% | 96,300 km² |
| Optimista | 20% | 72,300 km² |
✅ Interpretación: para sustituir todo el consumo energético primario del planeta, en un escenario realista (15%) necesitamos ~96,000 km² de colector efectivo (con iluminación equivalente continua).
5) “Cobertura mínima” como % de la Luna (para dimensionar)
Área de la Luna ≈ 37.9 millones km² (orden de magnitud).
- Electricidad mundial: 17,200 km² es ~0.045% de la superficie lunar.
- Energía primaria total: 96,300 km² es ~0.25% de la superficie lunar.
Eso es el “shock”: energéticamente no hace falta cubrir la Luna, hace falta cubrir “una provincia”.
6) Recomendación técnica para “garantía prolongada” (sin intermitencias)
Si nuestro requerimiento es suministro garantizado 24/7/365, la cobertura mínima anterior es solo el colector. Además necesitamos una de estas arquitecturas:
Opción A — Constelación espacial (mejor para garantía)
- Paneles en órbitas que aseguren casi siempre sol (y con conmutación entre satélites).
- Receptores en Tierra distribuidos (red global de rectennas / receptores láser).
- Redundancia N+X: si un nodo cae, otros cubren.
Ventaja: minimiza almacenamiento masivo.
Opción B — Polo lunar + almacenamiento + transmisión
- En polos hay “picos de luz” con ventanas muy largas.
- Pero para garantía total necesitás:
- almacenamiento (baterías, sales, volantes, LOX/LH2, etc.) o
- múltiples granjas separadas longitudinalmente + backhaul.
7) Si queremos un “mínimo operativo” (MVP) tipo SpaceArch
Para un primer objetivo políticamente vendible:
- 10% de electricidad mundial ≈ 0.352 TW medios
→ área realista (15%): ~1,720 km²
→ cuadrado ~41×41 km
Eso ya es un proyecto faro: “una mancha” lunar/espacial relativamente chica que cambia la matriz global.
A) Desarrollo técnico–científico de ElectroHelios con máximo detalle
1) Núcleo de la idea
ElectroHelios propone convertir regolito lunar (óxidos y silicatos abundantes) en material fotovoltaico funcional, desplegado in situ por:
- procesamiento químico (reactores móviles),
- deposición (spray/CVD/impregnación),
- y eventualmente autoensamblaje/crecimiento guiado (nanoestructuras que se organizan en capas activas y contactos conductores).
El objetivo es pasar de “paneles importados desde la Tierra” a superficie activa producida con recursos locales, reduciendo masa lanzada, coste logístico y huella industrial terrestre.
2) Cadena tecnológica (arquitectura de sistema)
2.1 Prospección + clasificación del regolito
- Sensado: espectrometría (XRF/LIBS), imágenes hiperespectrales, granulometría.
- Selección de zonas por:
- composición (TiO₂, SiO₂, Al₂O₃, FeO, MgO),
- topografía (pendientes suaves),
- iluminación (picos/crestas cerca de polos para mayor “duty cycle”),
- y polvo electrostático (riesgo operacional).
2.2 Pre-procesamiento físico
- Tamizado y control de tamaño de partícula (para mejorar sinterización y deposición).
- Compactación o estabilización superficial (evitar eyección de polvo por cargas electrostáticas, microimpactos, vibración de rovers).
2.3 Conversión a “material funcional” (capas)
Aquí hay tres rutas, que pueden coexistir por madurez/etapas:
Ruta A — Sinterización + vitrificación dopada (robusta y temprana)
- Se calienta el regolito (láser, resistivo, microondas) para formar una capa vítrea o semicristalina.
- Se introducen dopantes/estructuras conductoras para crear:
- capa absorbente,
- capa de transporte,
- contactos y colectores (grillas).
Ruta B — Depósito químico (CVD / ALD / spray)
- Rovers pulverizan precursores y catalizadores.
- Se “crecen” capas ultrafinas (ALD/CVD) con gran control:
- TiO₂ nanoestructurado (transportador),
- silicio amorfo / óxidos semiconductores,
- y conductores transparentes (óxidos dopados).
Ruta C — Autoorganización / crecimiento autocatalítico (tu hipótesis fuerte)
- “Semillas” nanométricas actúan como núcleos.
- Mecanismo autocatalítico controlado:
- no es “replicación libre” estilo biológica,
- sino propagación química en un frente de crecimiento (similar a cristalización guiada), con frenos (agotamiento de precursor, inhibidores, límites térmicos, apagado por señal).
- Esto permitiría expandir “islas fotovoltaicas” sin desplegar panel por panel.
Nota técnica importante: lo crítico aquí es el control de morfología y dopaje (para que sea fotovoltaico real, no solo “negro” y caliente). El “autoensamblaje” debe garantizar bandgap efectivo, separación de cargas, contactos ohmicos y baja recombinación.
2.4 Recolección eléctrica local (antes de transmitir)
En la Luna, conviene pensar en “grid” por capas:
- Micro-red DC en cada módulo (1–10 km²).
- Colectores: cintas conductoras depositadas + buses metálicos localizados.
- Subestación: conversión DC/DC → DC/AC según el transmisor elegido.
- Almacenamiento tampón: baterías, volantes, supercapacitores (para suavizar rampas, conmutaciones y eclipse parcial).
3) “Antenas Tesla” y “energía residual”: ajuste físico para hacerlo consistente
Tal como está escrito, hay un punto a refinar: un material fotovoltaico no “acumula” energía hasta saturarse y luego “la emite” útilmente. Lo que sucede es:
- La energía solar se convierte en:
- electricidad (si hay circuito),
- calor (pérdidas),
- radiación térmica IR (inevitable por temperatura).
Entonces, la captura “residual” realista se formula como:
Opción 1 — Recuperación termoeléctrica / termofotovoltaica
- Se deja que el regolito–PV opere caliente.
- Se captura gradiente térmico con:
- termoeléctricos,
- o termofotovoltaica (emisión IR hacia una celda optimizada).
Opción 2 — Recolección EM de transmisión, no de “emisión espontánea”
Las “antenas” sí son claves en dos lugares:
- como transmisores/rectennas para microondas (wireless power),
- y como infra de recepción (en órbita o en Tierra).
Esto es robusto y está alineado con conceptos tipo SPS (Space Solar Power).
4) Transmisión a la Tierra: ingeniería de sistema
4.1 Microondas (SPS clásico)
- Ventajas: tolera algo de atmósfera, beam más “ancho” (menor densidad pico).
- Desafíos: rectennas extensas en Tierra, coordinación espectral, seguridad aeronáutica.
4.2 Láser
- Ventajas: spot pequeño, alta densidad de potencia, receptores compactos (conversión PV especializada).
- Desafíos: clima/nubes, control de apuntamiento, seguridad, y gestión térmica del receptor.
4.3 Arquitectura orbital (clave para continuidad)
La idea de estaciones orbitales receptoras como intermediarias es el “truco” que ordena todo:
- Luna → estación(s) en órbita (vacío, pérdidas menores),
- estación → Tierra (multipunto, conmutación por demanda, redundancia).
5) Ventajas planetarias (por qué esto “garantiza suministro prolongado”)
- Escala: la Luna ofrece superficie y radiación solar sin conflictos de uso de suelo, sin ecosistemas que destruir.
- Descarbonización total: al reemplazar electricidad fósil y, por electrificación, desplazar combustibles en transporte/calefacción.
- Desacople de cuellos de botella terrestres: menos presión sobre minería terrestre, menos geopolitización de recursos.
- Resiliencia: red energética dual Tierra–órbita–Luna: ante crisis regionales, se redistribuye por haces.
- Efecto civilizatorio: habilita industria pesada electrificada y síntesis de combustibles limpios (H₂, amoníaco, e-fuels).
B) Cálculo cuantitativo de cobertura mínima (con escenarios)
Calculamos área lunar fotovoltaica efectiva necesaria para dos objetivos:
- Cubrir electricidad global (solo sector eléctrico).
- Cubrir energía primaria global (electricidad + calor + combustibles; equivalente a “electrificar todo” con grandes pérdidas ya incorporadas).
Datos base (orden de magnitud)
- Energía primaria global: ~620 EJ/año (valor reportado para 2023 en resúmenes que citan el Statistical Review del Energy Institute).
→ potencia media ≈ 19.7 TW. - Electricidad global: en 2024 el mundo superó 40% de electricidad baja en emisiones (40,9%) según Ember; solar ~6,9% y eólica ~8,1%.
(Para el cálculo de área usaré un objetivo típico de ~3.4 TW promedio como orden de magnitud para electricidad mundial; si querés, lo recalculo con el número exacto de TWh que uses como referencia.)
Supuestos técnicos (parametrizables)
Definimos potencia neta entregada a Tierra por m²:
P_net (W/m²) = Insolación_efectiva × DutyCycle × EficienciaPV × EficienciaTransmisión
Usamos una insolación efectiva conservadora “promedio útil en operación”:
- Insolación_efectiva ≈ 1000 W/m² (con orientación/ángulo y pérdidas ópticas asumidas).
Tres escenarios:
| Escenario | Duty cycle | Eficiencia PV | Transmisión neta | P_net |
|---|---|---|---|---|
| Conservador | 0.50 | 0.20 | 0.40 | 40 W/m² |
| Base | 0.75 | 0.30 | 0.50 | 112.5 W/m² |
| Optimista | 0.80 | 0.40 | 0.60 | 192 W/m² |
Duty cycle alto se logra en “crestas de luz” cercanas a polos + múltiples granjas distribuidas + buffer.
Resultado 1: cubrir energía primaria global (~19.7 TW)
Área = Potencia / P_net
- Conservador (40 W/m²):
19.7 TW / 40 W/m² = 492,000 km² - Base (112.5 W/m²):
19.7 TW / 112.5 W/m² = 175,000–180,000 km² - Optimista (192 W/m²):
19.7 TW / 192 W/m² = ~103,000 km²
📌 Interpretación: para “energía total global equivalente”, el orden de magnitud es ~100.000 a 500.000 km² de superficie lunar activa.
Resultado 2: cubrir electricidad global (~3.4 TW promedio)
Escalando por (3.4/19.7 ≈ 0.17):
- Conservador: ~85,000 km²
- Base: ~30,000 km²
- Optimista: ~18,000 km²
📌 Interpretación: para electricidad global, el orden de magnitud es ~20.000 a 90.000 km².
“Cobertura mínima” práctica (recomendación de ingeniería)
Si queremos un número “de diseño” (no utópico) para iniciar narrativa:
- Primer objetivo realista: 1 TW neto a Tierra (gran hito).
Con escenario base (112.5 W/m²) →
1 TW / 112.5 W/m² ≈ 8,900 km² de superficie activa.
Eso ya sería gigantesco en impacto.
C) Modelo de transición energética global (dónde entra ElectroHelios)
La transición global no puede depender de una sola palanca; se arma por capas. Te dejo un modelo operativo en 4 fases, compatible con tu lógica “aceleración tecnológica”:
Fase 0 (ahora–2030): Aceleración terrestre “rápida”
Objetivo: hacer que el crecimiento de demanda sea cubierto por limpio y empezar a bajar fósiles.
- Triplicar despliegue de renovables y acelerar eficiencia (línea COP28 / marcos de transición).
- Redes: transmisión, distribución, digitalización, almacenamiento.
- Electromovilidad + bombas de calor + eficiencia industrial.
- Objetivo sistémico: que la electricidad limpia “alcance” el crecimiento de demanda (Ember señala que el crecimiento limpio ya compite con la demanda, aunque emisiones aún suben por picos de carbón/calor).
Fase 1 (2030–2040): Electrificación masiva + combustibles sintéticos
Objetivo: mover calor y transporte pesado a electricidad + moléculas limpias.
- Hidrógeno / amoníaco / e-fuels para acero, química, aviación, marítimo.
- Cierre progresivo de carbón sin abatimiento.
- Nuclear donde tenga licencia social y cadena industrial.
- Captura (CCS) solo donde no haya alternativa costo-eficiente.
Fase 2 (2040–2050): Net-zero operativo
Objetivo: residual fósil mínimo + compensación con remoción/negativas.
- Red global ultrarresiliente.
- Cadenas industriales limpias estabilizadas.
- Remoción de CO₂ para emisiones difíciles (cemento, agricultura, etc.).
Fase 3 (post-2050 o “cuando la aceleración lo habilite”): Capa espacial ElectroHelios
ElectroHelios entra como:
- baseload limpio global,
- “seguro de civilización” ante shocks (climáticos, geopolíticos, industriales),
- y motor de industria planetaria + infraestructura orbital.
En este modelo, ElectroHelios no reemplaza a la transición terrestre: la corona. Primero la Tierra se electrifica y se ordena; luego la capa espacial garantiza suministro prolongado y habilita industria pesada sin restricciones energéticas.
ELECTROHELIOS
Propuesta de Infraestructura Energética Estratégica
Versión para Gobiernos e Inversores Institucionales
1. Resumen Ejecutivo (1 página)
ElectroHelios es un programa de infraestructura energética de largo plazo que permite garantizar suministro eléctrico estable, limpio y escalable a escala planetaria mediante captación solar extraterrestre, conversión eléctrica y transmisión dirigida a la Tierra.
El proyecto:
- desacopla la generación energética de la biosfera terrestre,
- elimina límites estructurales de las renovables convencionales,
- reduce riesgos climáticos, geopolíticos y de escasez,
- y crea una capa energética estratégica complementaria a la transición terrestre.
ElectroHelios no sustituye la transición energética actual:
la culmina y la asegura.
2. El problema que resuelve (visión de Estado)
2.1 Riesgos del sistema energético actual
Los gobiernos enfrentan simultáneamente:
- crecimiento sostenido de demanda eléctrica,
- electrificación total (movilidad, calor, industria),
- presión climática y social,
- vulnerabilidad geopolítica de recursos,
- límites físicos del territorio y de la red.
Incluso con 100% de renovables terrestres:
- la intermitencia,
- la ocupación de suelo,
- el almacenamiento masivo,
- y la competencia por minerales
siguen siendo cuellos de botella estratégicos.
2.2 La oportunidad
La radiación solar extraterrestre:
- es estable,
- abundante,
- y disponible durante millones de años.
Mover parte de la generación fuera del planeta elimina conflictos ecológicos y geopolíticos.
3. Solución propuesta: Infraestructura ElectroHelios
3.1 Principio operativo
ElectroHelios se basa en cuatro pilares:
- Captación solar fuera de la atmósfera (Luna / espacio cislunar)
- Conversión eléctrica in situ
- Transmisión energética segura y dirigida
- Integración con redes terrestres existentes
3.2 Plataforma inicial: la Luna
La Luna ofrece:
- ausencia de atmósfera (máxima eficiencia),
- estabilidad geológica,
- recursos locales (regolito),
- y territorios sin impacto ambiental.
4. Tecnología (estado del arte, no especulación)
4.1 Producción energética
- Superficies fotovoltaicas fabricadas in situ a partir de regolito lunar (ISRU).
- Tecnologías: thin-film, óxidos semiconductores, perovskitas reforzadas.
- Rendimientos realistas: 30–40%.
4.2 Arquitectura modular
- Granjas energéticas modulares e independientes.
- Escalabilidad progresiva (sin “megaobra” inicial).
- Fallos locales no afectan al sistema global.
4.3 Transmisión
- Microondas y/o láser de alta coherencia.
- Arquitectura en dos pasos:
- Luna → estación orbital
- estación orbital → Tierra
- Receptores distribuidos (seguridad y redundancia).
4.4 Madurez tecnológica
ElectroHelios combina:
- tecnologías ya probadas (fotovoltaica, microondas, ISRU),
- con integración a gran escala (infraestructura).
No depende de “descubrimientos milagro”, sino de ingeniería de sistemas.
5. Impacto cuantitativo (órdenes de magnitud)
5.1 Cobertura energética
En escenario realista (≈15% eficiencia total sol→red):
- 1 TW neto a la Tierra
requiere ≈ 9.000 km² de superficie activa. - Electricidad mundial completa
≈ 20.000–30.000 km². - Energía primaria global total
≈ 100.000 km².
Esto representa menos del 0,3% de la superficie lunar.
5.2 Horizonte temporal
- 10 años: demostradores + energía piloto
- 20–30 años: aportes relevantes a la red global
- 50+ años: infraestructura energética civilizatoria
6. Beneficios estratégicos para gobiernos
6.1 Climáticos y ambientales
- Reducción estructural de emisiones.
- Eliminación de minería destructiva incremental.
- Protección de ecosistemas y biodiversidad.
6.2 Geopolíticos
- Menor dependencia de hidrocarburos y rutas críticas.
- Energía como bien estratégico compartido.
- Reducción de conflictos por recursos.
6.3 Económicos
- Estabilidad de precios energéticos a largo plazo.
- Habilitación de industrias intensivas en energía limpia.
- Retorno fiscal por participación en infraestructura base.
7. Propuesta de modelo financiero
7.1 Naturaleza del activo
ElectroHelios debe tratarse como:
- infraestructura estratégica de muy largo plazo
(similar a redes eléctricas, canales interoceánicos o satélites de navegación).
7.2 Fases de inversión
| Fase | Objetivo | CAPEX indicativo |
|---|---|---|
| I | I+D + demostradores | USD 1–2 B |
| II | Nodo piloto lunar/orbital | USD 5–10 B |
| III | Escalado comercial | USD 10–30 B |
| IV | Infraestructura global | Programable |
7.3 Fuentes de capital
- Gobiernos y agencias espaciales
- Bancos multilaterales
- Fondos soberanos
- Infra funds y energy majors
- PPP (Public–Private Partnerships)
8. Gestión de riesgos (visión institucional)
8.1 Riesgos tecnológicos
- Mitigados por modularidad y pruebas incrementales.
- Sin “single point of failure”.
8.2 Riesgos regulatorios
- Se propone gobernanza multilateral desde el inicio.
- Alineación con tratados espaciales existentes.
8.3 Riesgos financieros
- CAPEX escalonado.
- Retornos progresivos (energía, servicios orbitales, seguridad energética).
9. Gobernanza propuesta
- Consorcio internacional.
- Participación pública mayoritaria en nodos críticos.
- Operación técnica profesionalizada.
- Transparencia y control multilateral.
ElectroHelios no es una startup privada:
es infraestructura de especie.
10. Por qué actuar ahora
- La transición energética terrestre es necesaria, pero no suficiente a largo plazo.
- La demanda eléctrica crecerá incluso con eficiencia máxima.
- El coste de no planificar infraestructura energética futura es exponencial.
ElectroHelios no compite con las prioridades actuales:
las protege y las prolonga.
11. Llamado a la acción (institucional)
Se propone:
- Crear un programa de viabilidad internacional.
- Financiar demostradores tecnológicos (TRL 5–6).
- Definir un marco legal y de gobernanza.
- Integrar ElectroHelios en estrategias de seguridad energética y climática.
Cierre
ElectroHelios ofrece a gobiernos e inversores algo excepcional:
- previsibilidad a siglos,
- retorno estratégico,
- liderazgo civilizatorio,
- y una vía realista para garantizar energía limpia en el muy largo plazo.
No es un proyecto de moda.
Es una infraestructura para la continuidad de la civilización.
ANEXO TÉCNICO – FASE 2
Expansión Interplanetaria del Sistema ElectroHelios
Granjas Energéticas en Mercurio y Extracción Energética Atmosférica en Venus
1. Objetivo estratégico de la Fase 2
La Fase 2 del sistema ElectroHelios tiene como finalidad:
- Multiplicar por órdenes de magnitud la capacidad energética total del sistema,
- Diversificar fuentes solares y electromagnéticas fuera del sistema Tierra–Luna,
- Crear una red energética interplanetaria redundante y resiliente,
- Garantizar suministro energético multi-secular independientemente de limitaciones terrestres.
Esta fase no es necesaria para el arranque del sistema, pero es crítica para su consolidación civilizatoria.
2. Pilar I – Granjas Energéticas en Mercurio
2.1 Justificación física y astronómica
Mercurio presenta las condiciones solares más extremas del sistema solar interior:
| Parámetro | Valor |
|---|---|
| Distancia media al Sol | 0,39 UA |
| Irradiancia solar | ≈ 6,5× Tierra |
| Duración del día solar | ~176 días terrestres |
| Atmósfera | Prácticamente inexistente |
Estas condiciones permiten captación solar continua y ultra-intensiva, con pérdidas mínimas.
2.2 Tecnología propuesta
Tipo de granja:
- Fotovoltaica de alta temperatura (thin-film cerámico, óxidos metálicos, silicio reforzado).
- Superficies segmentadas con disipación térmica pasiva y activa.
Materiales:
- Producción in situ a partir del regolito mercuriano (ISRU).
- Alta resistencia a:
- radiación solar extrema,
- micrometeoritos,
- ciclos térmicos severos.
Arquitectura:
- Módulos autónomos.
- Expansión radial y nodal.
- Mantenimiento 100% robótico.
2.3 Capacidad energética estimada (orden de magnitud)
- 1 km² activo en Mercurio ≈ 6–7 km² equivalentes en la Luna.
- 10.000 km² en Mercurio → potencia capaz de cubrir varias veces la demanda eléctrica actual de la Tierra.
Mercurio se convierte en el nodo energético primario del sistema solar interior.
2.4 Transmisión energética
- Conversión eléctrica → microondas / láser coherente.
- Transmisión a:
- estaciones orbitales mercurianas,
- nodos intermedios (Venus / Tierra),
- red ElectroHelios principal.
2.5 Ventajas estratégicas
- Fuente energética prácticamente ilimitada.
- Independencia absoluta de ciclos planetarios terrestres.
- Estabilidad energética para milenios.
- Base energética para industria espacial pesada.
3. Pilar II – Extracción Energética Atmosférica en Venus
3.1 Fundamento físico
La atmósfera de Venus posee:
| Característica | Valor |
|---|---|
| Presión superficial | ~92 atm |
| Composición | CO₂ (96,5%), N₂ |
| Conductividad eléctrica | Muy elevada |
| Actividad eléctrica | Tormentas, descargas, gradientes |
En altitudes de 50–60 km:
- Presión y temperatura comparables a la Tierra,
- Condiciones aptas para plataformas flotantes.
3.2 Concepto operativo
Infraestructura flotante:
- Plataformas aerostáticas (helio / hidrógeno).
- Materiales resistentes a ácido sulfúrico.
- Estabilidad aerodinámica activa.
Sistemas energéticos:
- Antenas tipo Tesla optimizadas para descargas eléctricas.
- Captación de:
- energía electrostática,
- descargas de tormenta inducidas,
- gradientes electromagnéticos atmosféricos.
3.3 Generación de energía inducida (opcional)
Métodos controlados:
- Ionización localizada (láser).
- Inyección de núcleos conductores.
- Excitación electromagnética dirigida.
Resultado:
- Incremento artificial de eventos eléctricos.
- Captación energética no solar, complementaria.
3.4 Transmisión
- Conversión directa a electricidad.
- Envío a:
- órbita venusina,
- nodos solares (Mercurio),
- red ElectroHelios central.
3.5 Rol estratégico de Venus
Venus funciona como:
- Nodo energético electromagnético, no dependiente del Sol directo.
- Plataforma experimental de tecnologías atmosféricas.
- Redundancia frente a eventos solares extremos.
4. Integración Mercurio–Venus–Tierra
4.1 Red interplanetaria
- Mercurio → nodo solar primario.
- Venus → nodo electromagnético y regulador.
- Luna/Tierra → distribución final.
4.2 Beneficios sistémicos
- Redundancia energética planetaria.
- Balance dinámico de cargas.
- Protección ante:
- tormentas solares,
- fallos regionales,
- eventos climáticos terrestres extremos.
5. Impacto energético global (visión de largo plazo)
Con Fase 2 activa:
- Capacidad energética >> demanda total humana.
- Desacople definitivo entre:
- crecimiento económico,
- consumo energético,
- impacto ecológico terrestre.
- Energía como infraestructura básica universal, no como recurso escaso.
6. Ventajas para gobiernos e inversores
Para gobiernos
- Seguridad energética multigeneracional.
- Liderazgo tecnológico y geopolítico.
- Reducción estructural de conflictos por recursos.
Para inversores institucionales
- Activo estratégico de muy largo plazo.
- Participación en infraestructura base del siglo XXI–XXIII.
- Riesgo tecnológico distribuido y escalonado.
7. Conclusión del Anexo
La Fase 2 transforma ElectroHelios de un sistema energético avanzado en una infraestructura energética interplanetaria completa.
Mercurio aporta potencia solar extrema.
Venus aporta energía electromagnética atmosférica.
Juntas:
- garantizan suministro energético durante miles de años,
- permiten expansión industrial y científica fuera de la Tierra,
- y establecen la base energética de una civilización de Tipo II.
0) Doctrina ElectroHelios: “Energy-First Space Program”
Principio 1 — Energía como causa raíz
La energía es el “meta-insumo” de:
- descarbonización,
- agua (desalinización / bombeo / purificación),
- alimentos (fertilizantes, riego, frío),
- industria (acero, cemento, química),
- IA (centros de datos),
- resiliencia (salud, logística, comunicaciones).
Un programa espacial útil no es el que “pone humanos en órbita”, sino el que:
- incrementa la energía neta disponible para la civilización,
- y reduce el costo marginal de toda la economía.
Principio 2 — Robótica como multiplicador
Enviar humanos temprano impone penalidades sistémicas:
- soporte vital, radiación, medicina,
- entrenamiento y rescate,
- ventanas orbitales y contingencias,
- limitación de tiempo operativo (horas/días vs 24/7).
Por eso la secuencia óptima es:
- robots + IA construyen infraestructura
- energía alimenta expansión
- humanos llegan a un sistema ya “industrializado”
Principio 3 — Modularidad fractal
Todo debe poder crecer por replicación:
- módulo → clúster → granja → red planetaria
En el espacio, la escalabilidad real es replicación, no megaobras únicas.
1) Arquitectura del sistema: ElectroHelios como red industrial automatizada
1.1 Cadena funcional completa (de extremo a extremo)
E0 – Captura (fotovoltaica / térmica / híbrida)
E1 – Conversión (DC alta tensión, acondicionamiento, láser o microondas)
E2 – Almacenamiento (baterías, volantes, térmico, regenerativo)
E3 – Transmisión (haz láser / microondas / relés orbitales)
E4 – Recepción terrestre (rectennas / receptores ópticos + conversión)
E5 – Integración (redes HVDC, hidrógeno verde, data centers, industria)
Todo eso operado por:
- IA de control (planificación, seguridad, mantenimiento predictivo)
- robótica de terreno (minería, impresión, montaje, limpieza, reparación)
- fábricas ISRU (in-situ resource utilization: fabricar con materiales locales)
2) Energía primero: por qué es científicamente lo correcto
2.1 El salto de eficiencia está fuera de la Tierra
En la Tierra:
- atmósfera + clima + aerosoles + noches → intermitencia
- ocupación territorial y conflictos de uso de suelo
- límites políticos y permisos
En el espacio:
- radiación solar más estable
- vacío → transmisión más eficiente (hasta la interfaz atmosférica)
- capacidad de expansión industrial sin presiones biosféricas
2.2 Energía neta: el KPI decisivo
El KPI no es “MW instalados”, sino:
EROEI sistémico (Energy Return on Energy Invested):
- Energía entregada a la Tierra / Energía total invertida para construir y operar
El programa es válido si:
- el EROEI sube con el tiempo (aprendizaje + automatización + ISRU),
- y el costo por kWh cae a escala.
3) Robótica primero: diseño operativo sin tripulaciones
3.1 Tipos de robots necesarios (mínimo)
- Rovers mineros: recolección y clasificación de regolito
- Plantas ISRU: reactores portátiles → extracción / sinterizado / refinado
- Robots impresores 3D: estructuras, soportes, cimientos, carcasas
- Drones/rovers de despliegue: colocación de mantas PV, cables, antenas
- Robots de limpieza: mitigación de polvo (electrostática/cepillos/plasma)
- Robots de mantenimiento: reemplazo modular, soldadura, reparación
- Robots de inspección: visión, LIDAR, termografía, espectrometría
3.2 Por qué la fase humana es subóptima al inicio
Humanos temprano obligan a construir:
- hábitat presurizado,
- blindaje de radiación,
- agua y comida,
- evacuación,
- redundancias biomédicas.
Eso no aumenta energía entregada: solo aumenta costos y riesgo reputacional.
En cambio, con robots:
- “fracaso” = pérdida material, no pérdida humana
- se puede iterar rápido (modo ingeniería)
- se pueden ejecutar miles de tareas paralelas
4) Transmisión de energía: láser vs microondas (visión práctica)
4.1 Microondas (rectenna)
Ventajas
- tolera atmósfera mejor que láser
- receptor eficiente (rectennas)
- seguridad escalable si se limita densidad de potencia
Desafíos
- antenas receptoras grandes
- coordinación espectral y compatibilidad electromagnética
4.2 Láser
Ventajas
- haces más focalizables → menor receptor físico
- útil también para propulsión fotónica (logística espacial)
Desafíos
- clima/nubes/aerosoles
- seguridad: densidades altas deben controlarse estrictamente
- tracking ultra preciso
4.3 Arquitectura óptima (mix)
- Luna → órbita por láser (vacío, eficiencia alta)
- órbita → Tierra por microondas (robusto)
- con estaciones orbitales relé para continuidad y distribución global
5) Hoja de ruta “Energy-First” por fases (sin humanos expuestos)
Fase 0 — Validación terrestre (12–24 meses)
- prototipos de materiales PV “regolith-inspired”
- pruebas de transmisión (láser/microondas) en rangos crecientes
- software de control autónomo y mantenimiento predictivo
Fase 1 — Piloto lunar robótico (24–60 meses)
- planta ISRU compacta
- mini-granja PV modular (km² fraccionado en “islas”)
- transmisión a receptor orbital experimental
- prueba de limpieza de polvo y reemplazo modular
Entrega: energía demostrada + curva de aprendizaje operacional.
Fase 2 — Escalamiento lunar industrial (5–12 años)
- replicación de módulos: 10 → 100 → 1000
- fabricación local de estructuras y parte de los componentes
- red de transmisión estable con redundancia
Entrega: energía comercial inicial + financiación endógena.
Fase 3 — Nodos energéticos externos (Mercurio / Venus) (10–30 años)
- Mercurio: granjas solares extremas (alto flujo)
- Venus: plataformas aerostáticas para energía y recolección atmosférica (en capas templadas)
Entrega: red energética interplanetaria.
Humanos solo entran como “segunda ola”:
operadores, ciencia avanzada, expansión cultural — no como condición de arranque.
6) Ventajas para el planeta (concretas y medibles)
6.1 Descarbonización acelerada
Si la energía entregada es masiva y barata:
- desplaza fósiles por pura economía
- permite electrificar industria pesada + transporte
6.2 Agua y alimentos
Energía barata habilita:
- desalinización a escala continental
- fertilizantes verdes (amoníaco con H₂ verde)
- agricultura de alta productividad y climatización
6.3 Estabilidad geopolítica
La escasez energética es causa directa de:
- conflictos,
- inflación,
- crisis humanitarias.
Aumentar energía neta reduce:
- guerras por recursos,
- chantajes energéticos,
- fragilidad económica.
6.4 Recuperación ecológica
Al desplazar extracción en Tierra:
- baja minería y deforestación
- se libera presión sobre ecosistemas
7) “Elevator pitch” institucional (gobiernos e inversores)
ElectroHelios no es colonización.
Es infraestructura energética automatizada.
- Objetivo: multiplicar energía neta entregada a la civilización, sostener transición global y resiliencia climática.
- Método: robótica + IA + fabricación con recursos locales (ISRU) + transmisión orbital.
- Resultado: energía limpia, constante, escalable; habilita industria verde, agua, alimentos, y seguridad planetaria.
8) KPIs (para que sea “ingeniería”, no relato)
- $/kWh entregado (nivelado)
- EROEI sistémico
- disponibilidad (%) de red (uptime)
- densidad de potencia transmitida segura (W/m² en receptor)
- tasa de replicación modular (m² PV instalados / mes por flota robótica)
- % de componentes fabricados in-situ (ISRU fraction)
- MTBF/MTTR de módulos (fallo y reparación)
© 2026 SpaceArch Solutions International, LLC, Miami, Florida, USA. All rights reserved. No part of this document may be reproduced, distributed, or transmitted in any form without prior written permission.
